起重機設備類通用技術工藝要求細則

文件大小：710.00 KB
下載次數：
文件評級：
更新時間：2020-05-03
發布人：hj234081

文件下載：

文件介紹：
該文件為 doc 格式，下載需要 10 積分

起重機設備類通用技術工藝要求細則目錄
一、通用結構技術要求 3
二、重型結構技術要求 7
三、裝配技術要求 9
四、機械加工技術要求 9
五、制作技術工藝要求 15
六、通用瓦蓋制作工藝方案 22
七、外委零部件技術要求 23
八、外委鑄鋼、鑄鐵、鍛件回廠檢驗技術要求 28
九、鑄造起重機主減速器箱體機械加工技術要求 32
十、焊接件消除內應力退火工藝技術要求 32
十一、減速箱體消除內應力退火工藝技術要求 33
十二、吊裝作業技術要求 33

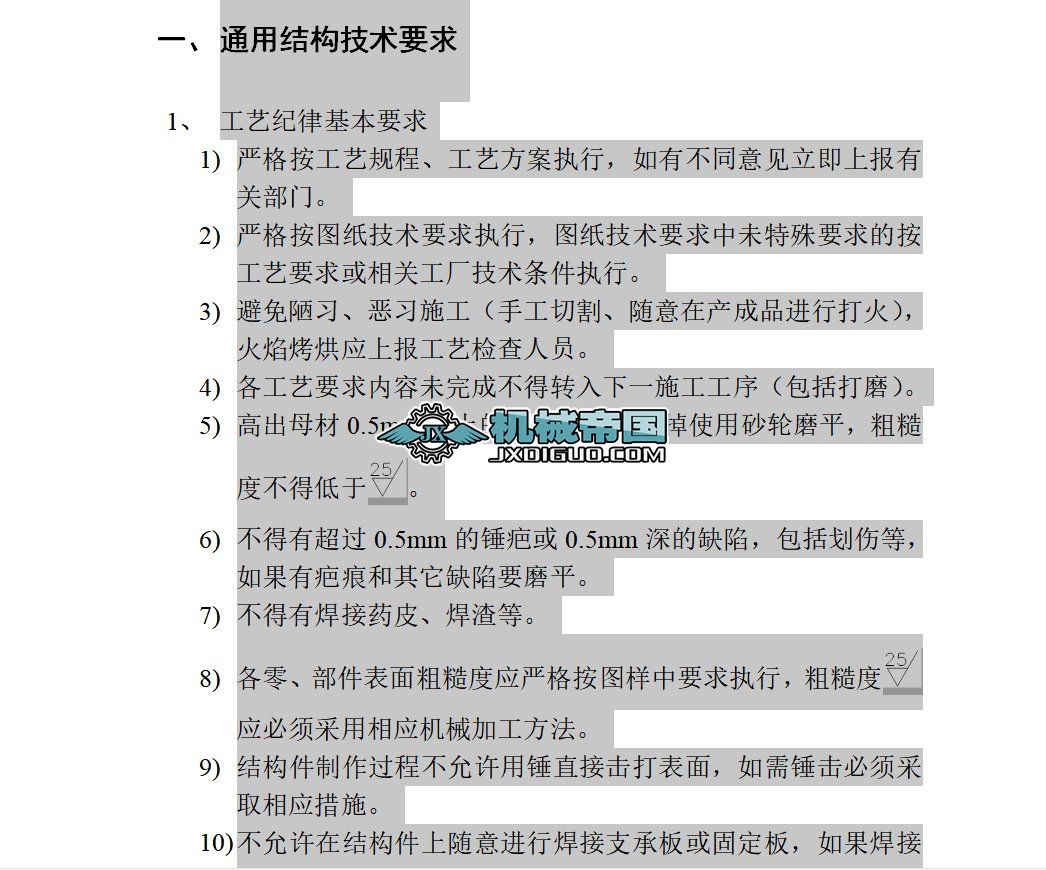

一、通用結構技術要求
1、工藝紀律基本要求
1)嚴格按工藝規程、工藝方案執行，如有不同意見立即上報有關部門。
2)嚴格按圖紙技術要求執行，圖紙技術要求中未特殊要求的按工藝要求或相關工廠技術條件執行。
3)避免陋習、惡習施工（手工切割、隨意在產成品進行打火），火焰烤烘應上報工藝檢查人員。
4)各工藝要求內容未完成不得轉入下一施工工序（包括打磨）。
5)高出母材0.5mm以上的工藝焊疤，鏟掉使用砂輪磨平，粗糙度不得低于。
6)不得有超過0.5mm的錘疤或0.5mm深的缺陷，包括劃傷等，如果有疤痕和其它缺陷要磨平。
7)不得有焊接藥皮、焊渣等。
8)各零、部件表面粗糙度應嚴格按圖樣中要求執行，粗糙度應必須采用相應機械加工方法。
9)結構件制作過程不允許用錘直接擊打表面，如需錘擊必須采取相應措施。
10)不允許在結構件上隨意進行焊接支承板或固定板，如果焊接必須經工藝檢查員允許后再焊接，完成后必須立即打磨平整，對缺肉現象立即焊補。
11)所有板材在涂漆前必須采用相應除銹方法達到表面質量要求。
12)機械加工后應除去所有的毛刺、卷邊，大直徑的孔不允許氣割，應采用我公司的歐霸磁力鉆鉆孔。
13)金屬結構件外露表面要去毛刺、倒棱角0.5×45°。
14)橋架研配及小車架制作后設置基準點，橋架裝配及涂漆后在端梁外側設水平線。
15)結構件制作盡量在公司內完成，避免安裝現場焊接，以保證產品表面質量及涂漆質量。
16)主梁拱度、旁彎不允許在階段工序控制后再進行火焰調整。
2、金屬結構技術要求
1)焊工在操作過程中盡量避免用手工切割，應采用半自動、仿形切割機或數控切割機切割，如必須用手工切割按工廠技術條件《火焰切割面質量標準Q/BQ506-2006》，滿足其規定的平面度、表面粗糙度、掛渣、缺陷極限間距、直線度、垂直度、上緣熔化程度共七項要求，并用磨光機將毛刺、飛邊等立即磨掉達到圖樣要求。...
