丹東港25噸門座起重機運輸、預裝、安裝、檢測施工方案
- 文件介紹:
- 該文件為 doc 格式,下載需要 20 積分
-

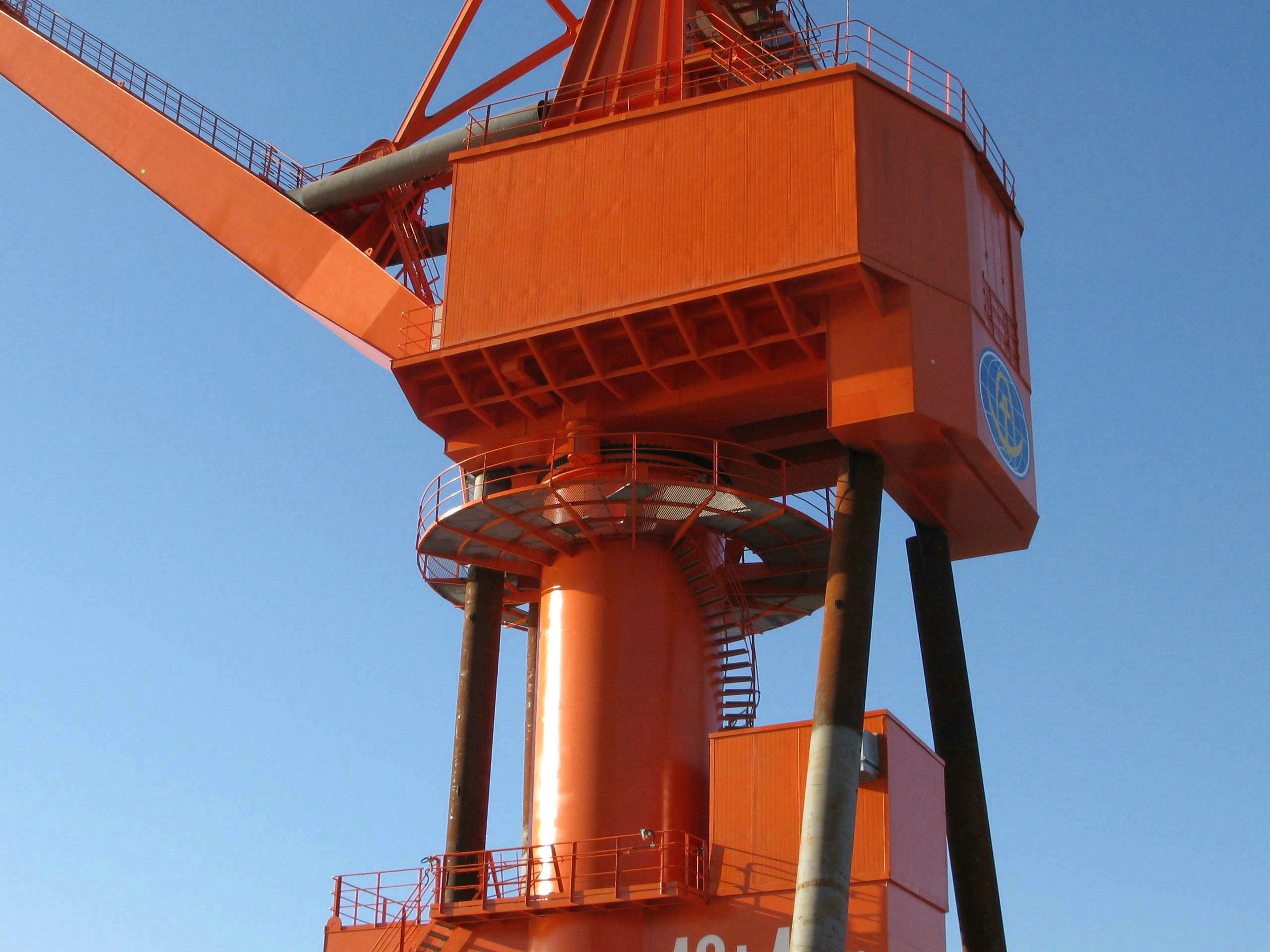

- 丹東港25噸門座起重機運輸、預裝、安裝、檢測施工方案丹東港因?yàn)樯a(chǎn)的要求,需要一臺MQ25t-35m門座式起重機,該起重機用于丹東港大東港區7#碼頭的岸邊,配置吊鉤、抓斗,可用于重件、散貨和集裝箱的裝卸作業。本門機為四連桿式起重機,在作業中,起升、變幅、旋轉機構三個工作機構既可以單獨動作,亦可以三個機構聯合動作。為了運輸、預裝、安裝、檢測此臺門座起重機,特制定本方案。
由于丹東港碼頭承載力和生產的限制,此臺門座吊需采用水路運輸方式,即將各部件運輸?shù)介L興島港裝船海運到丹東港,但長興島港碼頭承載力同樣不夠,因此需將此臺門座在長興島港堆料場處進行預裝,然后整體滾裝運輸?shù)降|港,最后再滾裝下船到預定位置。
此臺門座起重機從長興島分公司運輸?shù)介L興島港是否外委運輸需有關部門予以考慮,門座的滾裝可找專業隊伍外委施工,在長興島的預裝由我公司承擔,本方案也主要以在長興島港的預裝方案為主。具體步驟如下:
二、陸地運輸主要部件的外形尺寸、重量及安裝高度等參數表
序號 構件及設備名稱 外形尺寸 單重量(Kg) 數量 吊裝高度
1 行走機構(二級平衡梁轉90度) 7524×2600×1100 13845 4 2.6
2 圓筒
門架 端梁 11500×4360×1740 16213 2 6.9
主梁(帶一部分圓筒) 12240×4555×3540 38000 1 11
下轉柱 12186×Φ4200 23000 1 22.2
3 轉臺結構+起升機構+回轉機構 12400×9475×3402 62577 1 26.53
4 機器房骨架 9620×3850×1000
(分片落在一起運輸) 11400 1 28.92
5 變幅機構 8000 1 31
6 立柱 11350×4106×4600 25072 1 35.42
7 平衡梁(不帶配重) 9763×5350×2872 12290 1 40.4
8 小拉桿 6500×3419×520 1620 1 36.92
9 大拉桿 21100×700×500 4301 1 44.92
10 臂架 26524×3900×3677 30435 1 44
11 象鼻梁 18594×4677×2098 11435 1 47.8
12 司機室 2600×2380×2550 1500 1 27.32
三、運輸、預裝過程
(一)在長興島分公司對散件進行裝車
利用長興島分公司的80噸門吊、廠房內的32噸橋吊等設備進行裝車。其中上面表格中加重的2、3、6、7、10、11項在運輸中存在一定的難度,可考慮...
