起重機安裝試車技術要求
- 文件介紹：
- 該文件為 doc 格式，下載需要 10 積分
-
- 起重機安裝試車技術要求本工藝要點鑒于我公司出廠設備制造、裝配之后，在運輸、擺放、吊裝、就位、聯接、檢查、試車等環節存在某些不規范的隨意作業行為，造成了吊車主體結構和附件的變形，出廠前的技術指標和狀態改變、啃軌等一系列問題，嚴重影響設備運行和我公司形象，給售后服務遺留諸多問題，其經濟損失也是巨大的。為了保證設備在出廠各過程得到有效控制，各施工單位應各負其責保證設備整體質量，禁止出現由于搶工期而出現影響產品質量的現象。
一、設備出廠前的必要條件
起重機出廠前必須經過質檢部門的檢驗合格后出廠，各技術參數滿足新技術工藝要求，并應具備以下條件：
1、技術參數檢驗合格。
2、各聯接部位分解前應貼合可靠。
3、聯接螺栓數量滿足規定要求。
4、各聯接件應研配合格。
5、吊車上各基準點、線清晰，避免被油漆覆蓋。
二、運輸及廠地?cái)[放
運輸及現場擺放避免因運輸及擺放過程造成吊車變形。
1、根據吊車運輸單元合理選擇運輸車輛，合理選擇牢固可靠的封車方案，根據具體情況確定是否加設走臺橫向支承工裝及側向臨時支承，避免因封車方法不當造成吊車變形。
2、合理配置炮車位置，運輸車輛重量布置合理。
3、車輛運輸平穩，避免運輸單元在車輛轉彎及運輸過程中出現建筑物、擺放物及其它車輛碰撞現象產生變形。
4、合理確定運輸路線，避免因運輸?shù)孛娌黄皆斐绍?chē)輛晃動影響運輸單元狀態。
5、現場擺放無論采用枕木還是墊架在擺放主要構件應墊平、墊實，在寬度范圍內墊實，不允許出現一角懸空的情況。
三、地面裝配及檢查
1、安裝單位在運輸各單元進入現場后進行外觀檢查，確認各部件是否由于運輸或其它因素造成影響部件質量的情況，如有必須反映相應部門。
2、現場按技術要求進行裝配，裝配過程不得有影響產品主要參數的現象，如現場動火需請示，不允許安裝前及安裝過程中沒有技術方案的情況下進行設計變更。
3、偏軌箱形結構梁已改為新設計支承輪，按技術要求安裝支承裝置。
4、裝配后對部件進行確認，滿足要求后進行安裝。

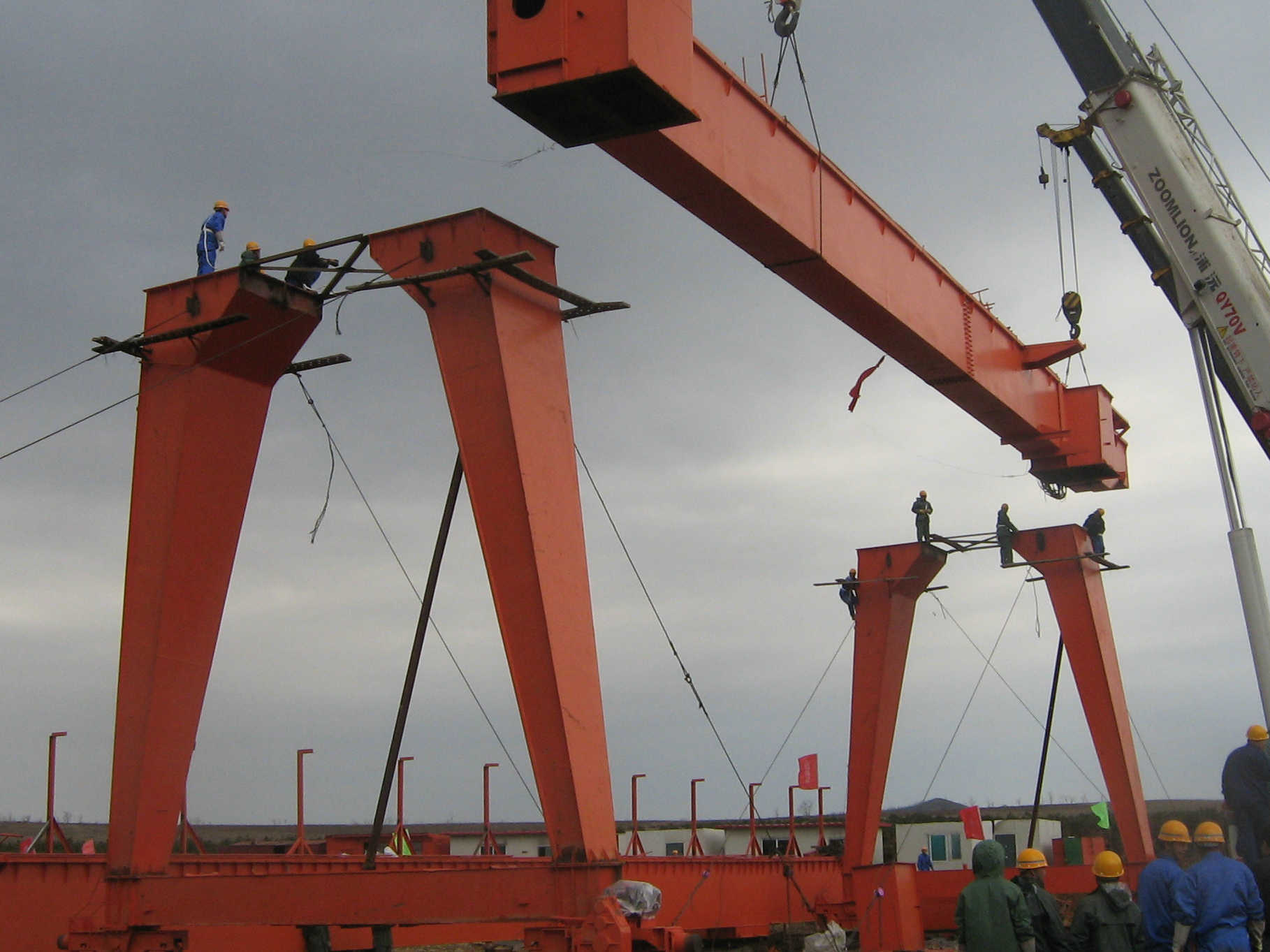

四、吊裝及大車就位
1、根據現場條件合理確定吊裝就位方案，合理確定就位位置，以便進行準備工作。
2、安裝前以廠房鋼結構柱子中心和軌道為基準返線或采用經緯儀確定基準點，將靠鐵工裝按中心位置安裝。
3、對主梁沿軌道和垂直軌道兩個方向都進行找正，保證主梁沿軌道方向上距離廠房?jī)蓚?cè)鋼結構柱子距離相等，垂直軌道方向兩側車輪與軌道的間隙相等（見下圖），找正后將主梁車輪用斜鐵塞好，防止發生串動。
4、安裝另一根主梁時同樣以確定的基準位置在相對自然狀態下進行聯接。
五、設備就位后的聯接及研配
設備后的就位聯接應在聯接部件調整至相對自然狀態下聯接，可采用千斤頂及導鏈等，不允許在錯口及聯接板之間處于偏斜狀態下利用過沖等逐漸擠壓恢復就位。吊車在整體預緊螺栓時應同時預緊同一側主梁的兩端梁接口螺栓。
1、高強度螺栓安裝
1)清除接頭接觸面上的油、污泥和灰塵等附著物。
2)接頭接觸面經拋丸處理后涂無機硅酸鋅底漆（漆膜厚不大于30μm）。
3)接頭的接觸面除防銹底漆外不得有其它油漆，以防降低滑移效果。
4)確定安裝扭矩，按圖樣要求或相應標準要求執行。
螺栓性能等級 螺栓公稱直徑
16 20 24 30
擰緊力矩TA/T.m
8.8 149 290 500 1004
10.9 210 409 705 1416
5)力矩扳手按力矩要求選用，見下表：
常用力矩扳手主要參數
型號規格 方孔尺寸 長×寬×高 力矩范圍N.m 重量Kg
AC760 19×19 810×43×77 280～760 4.3
AC2000 25.4×25.4 928×66×70 750～2000 5.4
AC3000 25.4×25.4 955×60×69 1800～3000 5.6
6)高強螺栓清理干凈，并在絲扣上涂少量均勻潤滑油。
7)調整后結構件高強度螺栓連接接頭，螺栓孔應能100%地過沖。過沖不應是強行的，多數情況聯接板的四角采用過沖定位。
8)裝配螺栓組，先用普通扳手逐個扭緊螺母，后用力矩扳手分兩次扭緊螺母達到力矩要求，初擰達到扭矩的50～80%預擰，再按安裝力矩值終擰。...
