自動變速器工作油路圖分析

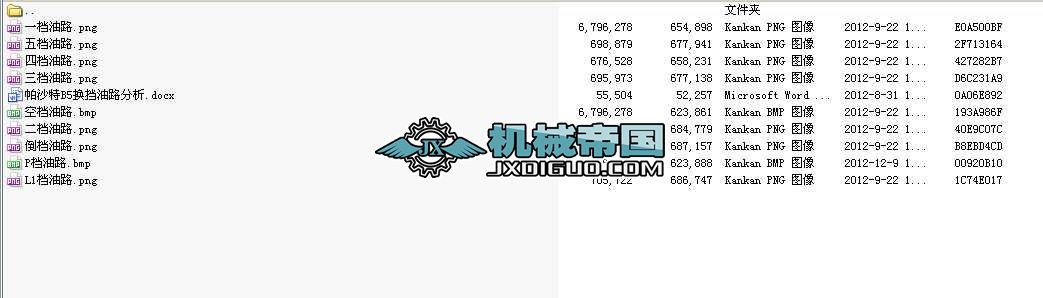

  • 該文件為zip格式
  • 文件大小：6.03M
  • 下載次數：
  • 文件評級：
  • 更新時間：2013-04-24
  • 發 布 人：T519376808
  • 文件下載：

  • 立即下載

  • 文件介紹：
  • 該文件為 zip 格式，下載需要 5 積分
  • 自動變速器工作油路圖分析
  • 帕薩自動變速器油路圖　　　這張油路圖看起來線條很多，這些線條代表著油路的管道，黃顏色的管道都是與泄油口接通的，圖中的泄油口是一個“7”字形狀，表示泄油回到油底殼。你們看圖時先不要看黃顏色的管道，這樣圖形在腦子里就會變得簡單了很多。
    　　　再看圖中有24個主要的閥桿，沒有參加工作的閥桿你暫時不要看，只看參加工作的閥桿，這樣看圖就把復雜的圖變成很簡單了。
    　　　所以在看D1擋油路之前，要先知道參加工作的工作元件，換擋元件和電磁閥元件。D1擋工作元件有A離合器/G制動器/FL單向離合器。電磁閥有 N88/N89/N215/N217工作。
    　　　請看圖中右下角的大紅色管道，從29號油泵出來的油壓，分兩路向左通過24號安全閥再向上流向22號主油壓力閥，向右分流到24號手動控制閥。通過22號主壓力閥向上分流到31號濾網，再分流8號換擋閥1處于等待（N88通電，油壓進入8號閥底端面推動閥桿上移，切斷主油路讓油在此處等待）。從中間向左看，分流到18號G制動器閥，由于N217電磁閥通電供油，油壓作用于18號閥頂端面推動閥桿向下，從而使主油壓通過18號閥進入G制動器。
    　　　通過31號濾網后油路說明如下：向上分流到9號減壓閥1，通過9號閥閥芯分流到換擋電磁閥N90/N89/N88處等待。向下分流到14號減壓閥2，通過14號閥芯分流到調壓電磁閥，分別通過節流片4、1、2、3（紅色標號）進入N215/N216/N218/N217。
    　　　再向左上看主油壓分流到1號牽引滑行閥，同時看分流到2號變矩器壓力控制閥，再向下看分流到15號壓力調節閥，說明如下：
    　　　分流到1號閥的油壓通過閥芯進入21號閥彈簧腔內幫助彈簧增加軸向作用力。...
