5萬噸生活污水處理環境邊坡設計圖
- 文件介紹:
- 該文件為 dwg 格式,下載需要 20 積分
-

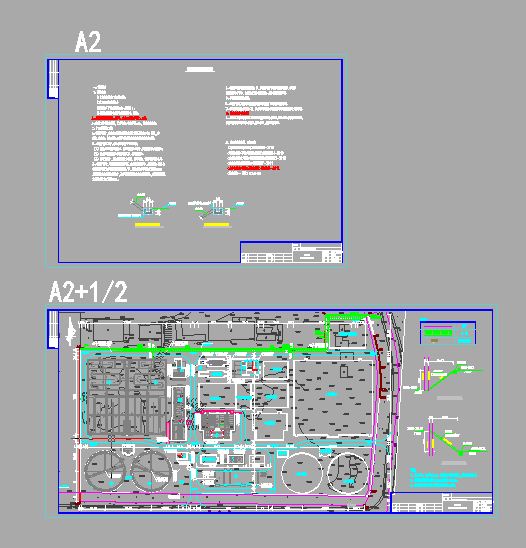

- 5萬噸生活污水處理環境邊坡設計圖
、設計總則
1、設計依據
(1)業主提供水廠實測地形圖。
(2)業主提供勘察報告
(3)污水廠平面布置圖(施—給201)。
(4)國家及重慶市現行有關設計標準、規范。
2、邊坡設計使用年限:50年。邊坡工程安全等級:三級。
3、除施工圖中特殊說明,尺寸單位、標高單位:m,黃海高程系統。
二、廠區平整施工要求
1、場地平整前,應將擬建場地內原有的地上及地下的建(構)筑物,如
房屋、高壓線、電訊電纜、天然氣管道按相關部門的要求進行遷移。
2、場地平整施工中,表土處理應符合下列要求:
(1) 當填方區域表層為耕土、淤泥和腐植土等時,應先挖除后方能填土;
(2) 填方區域基底表土應碾壓密實后,再進行填土。
(3) 場地平整時,應先將表層耕土挖出,集中堆放,作為綠化造林之用。
3、場地平整時,填方地段應分層壓實,分層厚度0.5米,壓實系數≥0.94;
填料粒徑不宜大于填料壓實厚度的2/3,且最大粒徑不得大于250mm;
凡位于構筑物范圍內的填方,應盡量采用粒徑較小的填料填筑,其回填料的最
大粒徑不宜大于200mm。...
