5萬噸高新區生活污水處理廠工程施結配水排泥井及污泥泵房
- 文件介紹：
- 該文件為 dwg 格式，下載需要 20 積分
-

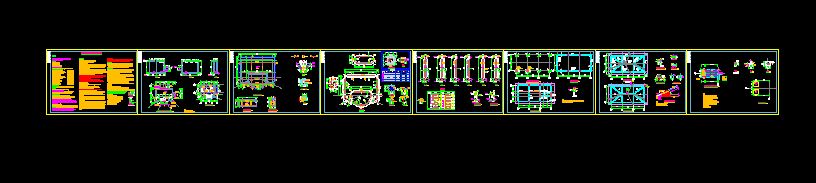

- 5萬噸高新區生活污水處理廠工程施結配水排泥井及污泥泵房全套施工圖
1、工程概況
1.2、配水排泥井及污泥泵房為水處理構筑物，鋼筋混凝土結構，共一組兩座。
單座平面尺寸為12.550m×12.750m。
2、設計標準
2.1、結構設計使用年限50年。
2.2、結構的安全等級：二級。
2.3、地基基礎設計等級：丙級。
2.4、構筑物抗震設防類別為重點設防。
2.5、混凝土結構的環境類別：二a類。
2.6、在設計使用年限內未經技術鑒定或設計許可，不得改變結構的用途和使用環境。
3、本設計所采用的主要標準、規范、規程
(1)、《給水排水工程構筑物結構設計規范》 (GB 50069-2002)
(2)、《給水排水工程鋼筋混凝土水池結構設計規程》 (CECS 138:2002)
(3)、《混凝土結構設計規范》(2015年版) (GB 50010-2010)
(4)、《建筑地基基礎設計規范》 (GB 50007-2011)
(5)、《建筑地基基礎技術規范》 (DB42/242-2014)
(6)、《室外給水排水和燃氣熱力工程抗震設計規范》 (GB 50032-2003)
(7)、《建筑抗震設計規范》(2016年版) (GB50011-2010)
(8)、《建筑結構荷載規范》 (GB50009-2012)
(9)、《建筑工程抗震設防分類標準》 (GB 50223-2008)
(10)、《砌體結構設計規范》 (GB50003-2011)
(11)、《蒸壓加氣混凝土砌塊》 (GB11968-2006)
(12)、《建筑地基基礎設計規范》 (DBJ50-047-2016)
4、本設計所采用的主要軟件
理正結構工具箱軟件7.0PB4(網絡版)、中國建筑科學研究院PKPM2010(V4.1)等。
5、制圖說明
5.1、本設計圖中的尺寸單位為毫米(mm)，標高單位為米(m)；
%%P0.000相當于1956年黃海高程279.48m。
5.2、在設計中梁、柱配筋的表示方法采用的是平面整體表示方法，所選用標準圖圖集為
《混凝土結構施工圖平面整體表示方法制圖規則和構造詳圖》(16G101-1)。
6、主要荷載作用取值(標準值)
6.1、池內設計水深：同工藝設計水位；池內水計算重度為10.5KN/m%%1403%%141。
6.2、設備平臺活荷載：5KN/m%%1402%%141，樓梯活荷載：3.5KN/m%%1402%%141，屋面恒荷載:3.5KN/m%%1402%%141。
6.3、基本風壓：W%%142o%%143=0.40 kN/m%%1402%%141(50年重現期)，地面粗糙度：B類。
6.4、空池抗浮設計地下水位為：平設計地面(1956年黃海高程278.05m)。
6.5、抗震設防烈度及主要參數：抗震設防烈度為6度，基本地震加速度為0.05g，設計地震分組
為第一組，場地類別為Ⅲ類,場地地震動反應譜設計特征周期為0.45s，本構筑物按照7度采取抗震措施，
框架抗震等級為三級。
6.6、池周地面活荷載：10KN/m%%1402%%141。
6.7、其余荷載均按《建筑結構荷載規范》(GB50009－2012)、《給水排水工程構筑物結構設計規范》
(GB50069－2002)和《給水排水工程鋼筋混凝土水池結構設計規程》(CECS138：2002)等取值。
7、地基基礎
本構筑物采用天然地基，以強(中)風化基巖為持力層，要求地基承載力特征值不小于250Kpa；
未到持力層的部位，采用C20毛石砼換填至持力層，換填范圍超出底板外邊緣500mm。...
