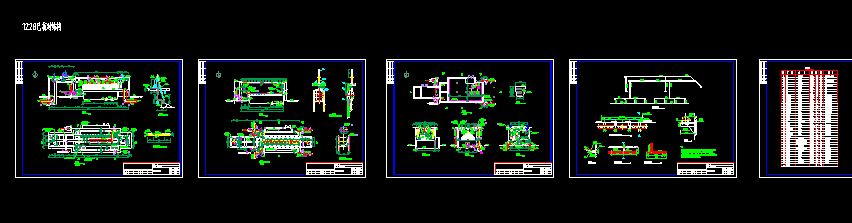

5萬噸高新區生活污水處理廠工程細格柵沉砂池設計圖
- 文件介紹：
- 該文件為 dwg 格式，下載需要 20 積分
-
- 5萬噸高新區生活污水處理廠工程細格柵沉砂池設計圖
說明：
1、尺寸單位：mm，標高單位：m；1956年黃海高程系，標高%%P0.00相當于1956黃海高程282.45m。
2、格柵采用回轉式細格柵，格柵的設計參數如下：
柵隙3.0mm，75%%D傾角安裝，最高時過柵流速為1.00m/s。
3、曝氣沉沙池的設計參數如下：
1)曝氣沉砂池最高時水平流速V=0.054m/s，設計旋轉流速v=0.3m/s，最高時停留時間4.5min；
2)沉砂池鼓風曝氣量為9.4m￡/min，采用穿孔管鼓風曝氣，氣泡直徑5mm，設置2臺羅茨風機（變頻）供氣，1用1備，
3)每天去除砂量1.37m￡/d；
4、所有設備預埋件應在設備到貨后核對無誤方可實施。...
