數字時鐘（單片機）

文件大小：120.07 KB
下載次數：
文件評級：
更新時間：2020-01-31
發布人：薛曉禪

文件下載：

文件介紹：
該文件為 zip 格式，下載需要 20 積分

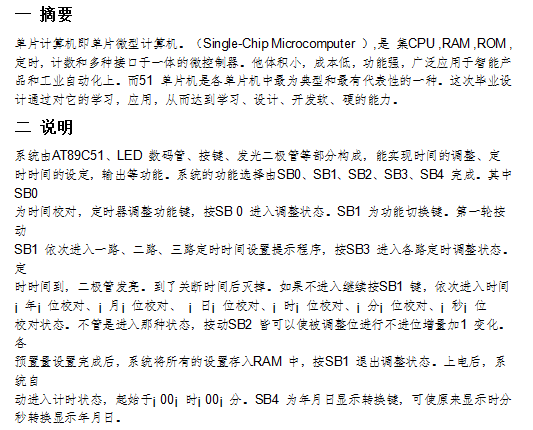

數字時鐘1一摘要
單片計算機即單片微型計算機。（Single-Chip Microcomputer ）,是集CPU ,RAM ,ROM ,
定時，計數和多種接口于一體的微控制器。他體積小，成本低，功能強，廣泛應用于智能產
品和工業自動化上。而51 單片機是各單片機中最為典型和最有代表性的一種。這次畢業設
計通過對它的學習，應用，從而達到學習、設計、開發軟、硬的能力。
二說明
系統由AT89C51、LED 數碼管、按鍵、發光二極管等部分構成，能實現時間的調整、定
時時間的設定，輸出等功能。系統的功能選擇由SB0、SB1、SB2、SB3、SB4 完成。其中SB0
為時間校對，定時器調整功能鍵，按SB 0 進入調整狀態。SB1 為功能切換鍵。第一輪按動
SB1 依次進入一路、二路、三路定時時間設置提示程序，按SB3 進入各路定時調整狀態。定
時時間到，二極管發亮。到了關斷時間后滅掉。如果不進入繼續按SB1 鍵，依次進入時間
¡ 年¡ 位校對、¡ 月¡ 位校對、 ¡ 日¡ 位校對、¡ 時¡ 位校對、¡ 分¡ 位校對、¡ 秒¡ 位
校對狀態。不管是進入那種狀態，按動SB2 皆可以使被調整位進行不進位增量加1 變化。各
預置量設置完成后，系統將所有的設置存入RAM 中，按SB1 退出調整狀態。上電后，系統自
動進入計時狀態，起始于¡ 00¡ 時¡ 00¡ 分。SB4 為年月日顯示轉換鍵，可使原來顯示時分
秒轉換顯示年月日。
三、電路原理分析
1. 顯示原理
電原理圖見附圖1。由6 個共陰極的數碼管組成時、分、秒的顯示。P0 口的8 條數據線
P0.0 至P0.7 分別與兩個CD4511 譯碼的ABCD 口相接，P2 口的 P2.0 至P2.2 分別通過電阻
R10 至R13 與VT1 至VT3 的基極相連接。這樣通過P0 口送出一個存儲單元的高位、低位BCD
顯示代碼，通過P2 口送出掃描選通代碼輪流點亮LED1 至LED6，就會將要顯示的數據在數
碼管中顯示出來。從P0 口輸出的代碼是BCD 碼，從P2 口輸出的就是位選碼。這是掃描顯示
原理。
。
2 鍵盤及讀數原理
鍵盤是人與微機打交道的主要設備，按鍵的讀取容易引起誤動作。可采用軟件去
抖動的方法處理，軟件的觸點在閉合和斷開的時候會產生抖動，這時觸點的邏輯電
平是不穩定的，如不采取妥善處理的話，將引起按鍵命令錯誤或重復執行，在這里
采用軟件延時的方法來避開抖動，延時時間20ms.
3 連擊功能的實現
按下某鍵時，對應的功能鍵解釋程序得到執行，如操作者沒有釋放按鍵，則對應
的功能會反復執行，好象連續執行，在這里我們采用軟件延時250ms,當按鍵沒釋放則...
