課程設計法蘭盤的機械加工工藝規程及銑距Φ90mm兩側平面的工序專用夾具設計

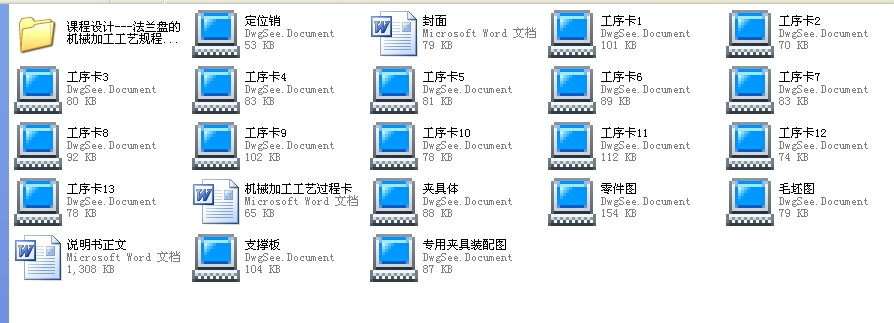

- 文件介紹:
- 該文件為 rar 格式,下載需要 10 積分
-
- 課程設計法蘭盤的機械加工工藝規程及銑距Φ90mm兩側平面的工序專用夾具設計重慶理工大學 機械加工工藝過程卡片 產品型號 CA6140 產品型號 831004 共1頁
產品名稱 車床 零件名稱 法蘭盤 第 1 頁
HT200 毛坯種類 鑄件 毛坯外型尺寸 Φ108X102 每毛坯件數 1 每臺件數 1 備注
工序
名稱 工 序 內 容 車間 工段 設 備 工 藝 裝 備 工 時
準終 單件
下料 鑄件 砂型鑄造
熱處理 退火
車 粗車φ100mm柱體左端面、外圓,粗車B面 機加 CA6140 09號90°偏頭車刀,三爪卡盤 1.9mim
鉆 鉆中心孔φ18,擴孔φ19.8,粗鉸中心孔φ19.94,精鉸中心孔φ20mm 機加 Z525 高速鋼鉆頭W18Cr4V、直柄擴孔鉆φ19.8,
錐柄機鉸刀φ20H7 ,專用夾具 2.89min
車 粗車右φ45mm右端面、外圓,φ90mm外圓及右端面 機加 CA6140 09號90°偏頭車刀,三爪卡盤 0.22min
車 半精車φ100左端面、外圓,半精車B面并倒角C1.5,半精車φ90外圓,φ20左側倒角C1 機加 CA6140 09號90°偏頭車刀、02號45°成形車刀,三爪卡盤 3.06min
車 半精車右φ45mm外圓及右端面,倒角C7,半精車φ90mm右側面,切槽3×2,車φ20mm孔右端倒角C1 機加 CA6140 09號90°偏頭車刀,02號45°成形車刀,03號3mm切槽刀,三爪卡盤, 1.2min
車 精車φ100mm端面、外圓,精車B面,車過渡圓角R5 機加 CA6140 09號90°偏頭車刀,R5圓角刀,三爪卡盤, 6.21min
...
