- 全自動_電磁全自動液冷漿料除鐵機，專利(54) 實用新型名稱
一種全自動水冷電磁漿料除鐵機
(57)摘要
本實用新型公開了一種全自動水冷電磁漿料 除鐵機，本實用新型的目的是提供一種磁場強度 高、節約能源的全自動水冷電磁漿料除鐵機，本實用新型包括機架，機架上設置有除鐵筒體，除鐵筒體內設置有除鐵筒屏蔽板，除鐵筒外設置有磁場 線圈，磁場線圈外設置有線圈屏蔽外板，除鐵筒體上設置有沖水管，振動組件設置在除鐵筒體上端， 除鐵筒體下設置有冷卻進水管，除鐵筒屏蔽板外 設置有接線箱，其特征在于：所述的磁場線圈是 由銅管彎曲制成的，銅管與冷卻進水管聯通，除鐵筒體內設置有整體式的導磁體。所述的線圈屏蔽 外板是純鐵板。本實用新型主要用于陶瓷、化工、冶煉原料提純、除鐵處理。
權利要求書 1 頁 說明書 2 頁 附圖 1 頁
CN 202803393 U 權利要求書 11/頁
1.一種全自動水冷電磁漿料除鐵機 ，包括機架 (1 ) , 機架(1 ) 上設置有除鐵筒體 ( 5 ) , 除鐵筒體( 5 ) 內設置有除鐵筒屏蔽板( 7) , 除鐵筒體( 5 ) 外設置有磁場線圈( 2 ) , 磁場線圈( 2 ) 外設置有線圈屏蔽外板( 3 ) , 除鐵筒體( 5 ) 上設置有沖水管 ( 6 ) , 振動組件( 4 ) 設置在除鐵筒體( 5 ) 上端，除鐵筒體 ( 5 ) 下設置有冷卻進水管( 9 ) , 線圈屏蔽外板 ( 3 ) 外設置有接線箱( 8 ) , 其特征在千 ：所述的磁場線圈 ( 2 ) 是山銅管彎曲制成的，銅管與冷卻進水管( 9 ) 聯通，除鐵筒體( 5 ) 內設置有整體式的導磁體。
2.根據權利要求 1 所述的全自動水冷電磁漿料除鐵機 ，其特征在千 ：所述的線圈屏蔽外板 (3) 是純鐵板。
CN 202803393 U 說明書 1/ 2 頁

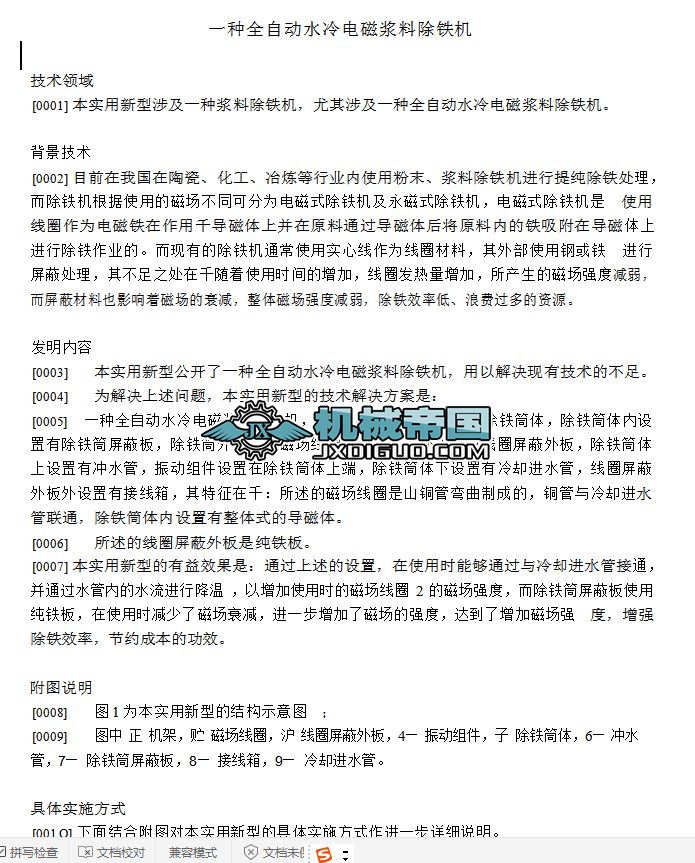

一種全自動水冷電磁漿料除鐵機
技術領域
[0001] 本實用新型涉及一種漿料除鐵機，尤其涉及一種全自動水冷電磁漿料除鐵機。
背景技術
[0002] 目前在我國在陶瓷、化工、冶煉等行業內使用粉末、漿料除鐵機進行提純除鐵處理，而除鐵機根據使用的磁場不同可分為電磁式除鐵機及永磁式除鐵機，電磁式除鐵機是 使用線圈作為電磁鐵在作用千導磁體上并在原料通過導磁體后將原料內的鐵吸附在導磁體上進行除鐵作業的。而現有的除鐵機通常使用實心線作為線圈材料，其外部使用鋼或鐵 進行屏蔽處理，其不足之處在千隨著使用時間的增加，線圈發熱量增加，所產生的磁場強度減弱，而屏蔽材料也影響著磁場的衰減，整體磁場強度減弱，除鐵效率低、浪費過多的資源。
發明內容
[0003] 本實用新型公開了一種全自動水冷電磁漿料除鐵機，用以解決現有技術的不足。
[0004] 為解決上述問題，本實用新型的技術解決方案是：
[0005] 一種全自動水冷電磁漿料除鐵機，包括機架，機架上設置有除鐵筒體，除鐵筒體內設置有除鐵筒屏蔽板，除鐵筒外設置有磁場線圈，磁場線圈外設置有線圈屏蔽外板，除鐵筒體上設置有沖水管，振動組件設置在除鐵筒體上端，除鐵筒體下設置有冷卻進水管，線圈屏蔽外板外設置有接線箱，其特征在千：所述的磁場線圈是山銅管彎曲制成的，銅管與冷卻進水管聯通，除鐵筒體內設置有整體式的導磁體。
[0006] 所述的線圈屏蔽外板是純鐵板。
[0007] 本實用新型的有益效果是：通過上述的設置，在使用時能夠通過與冷卻進水管接通，并通過水管內的水流進行降溫 ，以增加使用時的磁場線圈 2 的磁場強度，而除鐵筒屏蔽板使用純鐵板，在使用時減少了磁場衰減，進一步增加了磁場的強度，達到了增加磁場強 度，增強除鐵效率，節約成本的功效。
附圖說明
[0008] 圖 1 為本實用新型的結構示意圖 ；
[0009] 圖中 正 機架，貯 磁場線圈，滬 線圈屏蔽外板，4— 振動組件，子 除鐵筒體，6— 沖水管，7— 除鐵筒屏蔽板，8— 接線箱，9— 冷卻進水管。
具體實施方式
[001 O] 下面結合附圖對本實用新型的具體實施方式作進一步詳細說明。
[0011] 參見附圖，本實用新型包括機架1, 機架 l 上設置有除鐵筒體 5 , 除鐵筒體 5 內設置
有除鐵筒屏蔽板 7, 除鐵筒外設置有磁場線圈 2, 磁場線圈 2 外設置有線圈屏蔽外板 3, 除鐵
筒體 5 上設置有沖水管 6, 振動組件 4 設置在除鐵筒體 5 上端，除鐵筒體 5 下設置有冷卻進
水管 9, 線圈屏蔽外板 3 外設置有接線箱8 , 其特征在千 ：所述的磁場線圈 2 是山銅管彎曲制
CN 202803393 U 說明書 2/ 2 頁
成的，銅管與冷卻進水管9 聯通，除鐵筒體 5 內設置有整體式的導磁體。
[0012] 所述的線圈屏蔽外板 3 是純鐵板。
[0013] 在實際使用時通過冷卻進水管 9 上的進料口將漿料山泵抽入除鐵筒體 5 內，并接
通接線箱 8 內的電源，隨著電源的接通，除鐵筒體 5 外設置的磁場線圈 2 通電，產生磁場，而
通過冷卻進水管 9 內的閥門控制泵抽取水在磁場線圈 2 的銅管內不斷循環帶走熱量，使磁
場線圈 2 內的溫度保持相對恒定，產生的磁場強度穩定，而在磁場線圈 2 外設置的純鐵板制成的線圈屏蔽外板 3 能夠有效的屏蔽磁場以減少磁場的衰減。而漿料將整個除鐵筒體5 充滿后持續通電，通過整體設置的導磁體將漿料內的鐵削吸附，待吸附充分以后通過冷卻進 水管 9 內的排料口將除鐵完成的漿料排除，然后關閉排料口通過沖水管 6 進水沖洗除鐵筒
體 5, 同時切斷磁場線圈 2 的電源通過振動組件 4 的振動作用下將除鐵筒體 5 內的鐵削振脫，并山排鐵口排出，這樣即完成了一次除鐵作業。其后依次循環除鐵即可全自動的進行除鐵作業。
[0014] 上述具體實施方式為本實用新型的優選實施例，并不能對本實用新型進行限定， 其他的任何未背離本實用新型的技術方案而所做的改變或其它等效的置換方式，都包含在 本實用新型的保護范圍之內。
...
