輥子傳動計算（畢業設計）

文件大小：416.19 KB
下載次數：
文件評級：
更新時間：2019-05-18
發布人：rongenshuai

文件下載：

文件介紹：
該文件為 docx 格式，下載需要 10 積分

輥子傳動計算過程（畢業設計）輸入功率：7.5kW，轉速：1000r/min；
由電機轉速 n1=1000r/min ；輸入功率 W=7.5kw則，
輸入轉矩：
綜上所述：
功率P（kw）轉速n（r/min）轉矩T(N.M)
電機 7.5 1000 71.6

輥子傳送速度為1.5m/s；
1.5米/秒×60秒=90m/min；
輥子周長πD；從動鏈輪轉速為310r/min；輥子傳送速度90m/min
所以πD×310 r/min=90m/min ；
D=×1000=92.45mm；
輥子直徑D=92.45mm

鏈輪的材料應具有足夠的耐磨性和強度。通常，小鏈輪用較好的材料。一般工況下，
采用45 、50 、45Mn鋼，經淬火、回火處理，齒面硬度40～SOHRC 。重要工況下，采用1 5Cr、20Cr材料，經表面滲碳、淬火和回火處理，齒面硬度5 5-60HRC；或40Cr 、35CrMo材料，經淬火、回火處理，齒面硬度40～SOHRC 。簡單工況下，采用35鋼經正火處理，齒面硬度160～200HBS；或15 、20鋼經表面滲碳、淬火和回火處理，齒面硬度50～60HRC 。

鏈條的構造
鏈條是由一系列內鏈節和外鏈節相間組成的環形鏈條。其組成零件包括滾子、套
筒、銷軸、內鏈板和外鏈板。

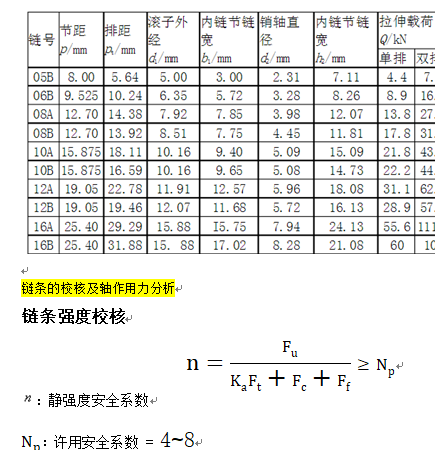

鏈條主要參數是節距、滾子外徑和內鏈節內寬，對于多排鏈還有排距
節距是鏈條的基本參數。當節距增大時，鏈條中各零件的尺寸都會相應的增大，傳動能力也隨之增大。

輥子鏈條設計：
鏈輪齒數
鏈傳動速比：
由表 4-1選小鏈輪齒數=25。

表 4-1 齒數推薦值
傳動比 1~2 3~4 5~6 ＞6
齒數z1 31~27 25~23 21~17 17

大鏈輪齒數 ==3. 23× 25=81，合適。

確定計算功率
已知鏈傳動工作平穩，電動機拖動由表 4-2選=1.3,
計算功率為
Pc= *P=1.3×7.5KW=9.75KW
表4-2 工況系數
載荷種類輸入動力種類
內燃機-液力傳動電動機內燃機-機械傳動
平穩載荷 1.0 1.0 1.2
中等沖擊載荷 1.2 1.3 1.4

選取中心距，取定鏈節數, 推薦=(30~50)P, 取=46P

選取偶數鏈節
...
