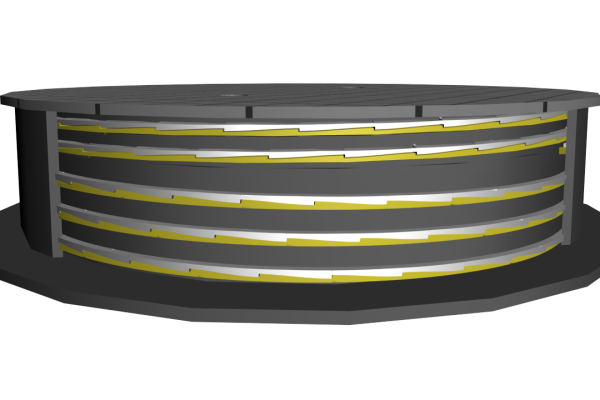

新型螺旋式窨井井座設計說明書

文件大小：897.50 KB
下載次數：
文件評級：
更新時間：2018-08-03
發布人：David_Wong

文件下載：

文件介紹：
該文件為 doc 格式，下載需要 1 積分

我們的新型窨井主要在于結構的改造，在井蓋與井座之間增加了井座套筒，主要采用螺旋面自鎖原理及卡齒之間的相互咬合進行設計。首先，井蓋與井座套筒的螺旋連接，可以防止暴雨時向上涌的水沖開井蓋，從而避免類似“長沙女孩”墜井事件等悲劇的再次發生。其次，與傳統的井蓋直接放在井座上不同，我們的井座套筒與內井座卡齒咬合，連接緊密，震動噪音小。再次，新型窨井采用螺旋升降的模式，相比現今窨井我們的作品可以在維修時省去大量的用于繁復測量控制的時間。最后設計有配套開啟裝置，具有一定的防盜功能。摘要：現今城市道路窨井主要存在井蓋易被地下水頂翻，井蓋易被盜，維修費時易造成交通擁堵，汽車碾壓有震動噪音等問題，而我們所研究的內容，就是針對這些問題，提出我們的設計方案并解決問題。
我們的新型窨井主要在于結構的改造，在井蓋與井座之間增加了井座套筒，主要采用螺旋面自鎖原理及卡齒之間的相互咬合進行設計。首先，井蓋與井座套筒的螺旋連接，可以防止暴雨時向上涌的水沖開井蓋，從而避免類似“長沙女孩”墜井事件等悲劇的再次發生。其次，與傳統的井蓋直接放在井座上不同，我們的井座套筒與內井座卡齒咬合，連接緊密，震動噪音小。再次，新型窨井采用螺旋升降的模式，相比現今窨井我們的作品可以在維修時省去大量的用于繁復測量控制的時間。最后設計有配套開啟裝置，具有一定的防盜功能。
強度方面，我們首先用材料力學方法對井蓋進行了抗剪和抗壓承載力驗算，其次我們按井蓋實際受力情況進行ANSYS建模，進行應力與位移分析，所得結果均滿足要求。
本作品力求安全與實用，能實際解決生活中存在的嚴重的安全問題。并通過經濟性分析得出，我們的作品經濟性高于現今窨井，安全實用，有望投入大規模使用中來改善城市道路安全與擁堵問題，應用前景高。

關鍵字：窨井螺旋安全方便防噪聲

1、研究背景
目前，我國道路狀況正處在高速發展之中，城市道路的不斷拓寬使得道路中間出現了越來越多的井蓋，但是現有的窨井構造較為簡單，在長期使用過程中易出現各種交通安全問題。譬如在2013年3月22日長沙突發暴雨，致使窨井下水道產生大量積水，水壓頂翻了井蓋，一名正在冒雨行走的楊姓女子經過此處，不幸墜落至下水道中，順著下水道漂至了湘江，最終釀成了悲劇。此外，目前主要應用的井蓋有以下幾種：傳統鋼筋混凝土井蓋一般需預制，故施工水平不高時，可能造成井蓋與路面不平齊或井蓋與井座不很吻合，故現在一般不予采用。復合材料井蓋，一般分為鋼纖維混凝土材料、再生樹脂復合材料和玻璃鋼。鋼纖維材料井蓋一般結構笨重、開肩困難、承載能力不足；再生樹脂復合材料耐高溫性能差，尤其是在高溫條件下經過不斷碾壓，井蓋會發生蠕變；玻璃鋼檢查井蓋因其行業標準不統一，衡量和評價其質量的方法不規范，所以很難判斷其質量的好壞。
對于以上的問題，我們的“新型螺旋式井座”，不僅能夠抵抗上部車輛荷載的碾壓還能阻擋地下水頂翻井蓋，避免了由于井蓋破壞或者被盜造成的交通安全隱患和不必要的經濟損失；然后井蓋與井座之間采用帶有咬合卡齒的螺紋連接，既滿足了其抗壓、抗沖擊的要求，還減少了井蓋震動產生的噪音，給居民的營造了更加舒適的生活環境；螺旋的應用還增強了井蓋的穩定性，增強了行車出行的舒適度。因此，經過改造過的球墨鑄鐵井蓋有很好的應用市場。

2、設計原理
2.1采用螺紋傾斜角的自鎖原理
井蓋上設有螺紋，井蓋的打開方式采用螺旋的形式。井座與井座套筒上同樣設有螺紋，當窨井因沉降而需要維修時，可通過螺旋的方式使整個井座套筒上升，從而達到調節高度的目的。螺旋角和卡齒傾角均滿足自鎖原理，在受到上部荷載后，螺紋不會發生相對滑動。同樣這個原理在我們的螺旋傾斜角中也得到了體現，由于上部車輛荷載的作用，通過井蓋與井筒之間的螺紋往下傳遞，在帶有傾斜角的螺紋上，由于它的傾斜角小于鑄鐵的自鎖角，所以無論上部荷載有多大都不至于將井蓋壓壞，這樣就滿足了不下滑的條件。如圖所示：...
