abk_螺絲培訓教材

文件大小：482.50 KB
下載次數：
文件評級：
更新時間：2017-10-27
發布人：zhiyong007

文件下載：

文件介紹：
該文件為 doc 格式，下載需要 1 積分

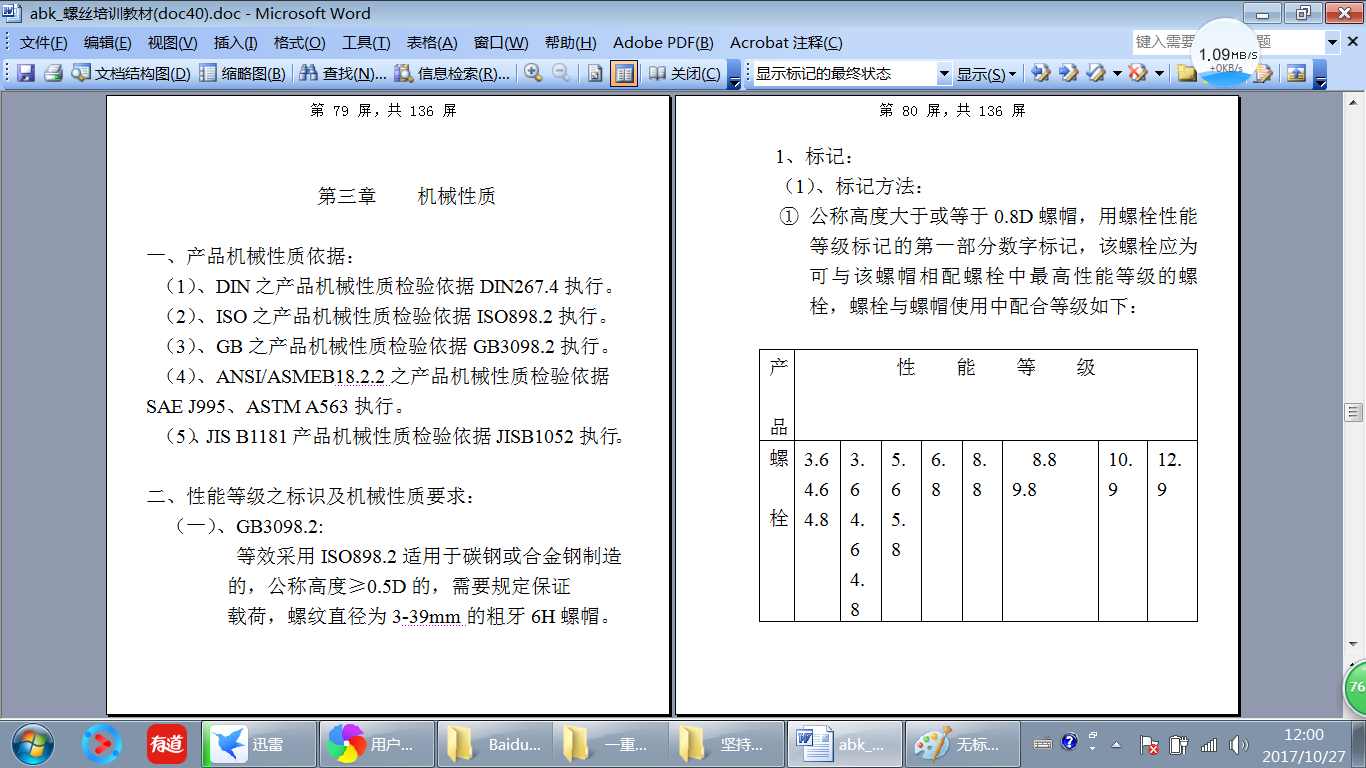

各種標準講的蠻全的。應該算是比較全的關于螺紋的資料了。這是搞機械的基礎。系統學習了解一下是非常有幫助的。希望對大家有用。螺絲培訓教材

第一部分基礎知識

第一章度量

當今世界上長度計量單位主要有兩種，一種為公制，計量單位為米（m）、厘米（cm）、毫米（mm）等，在歐州、我國及日本等東南亞地區使用較多，另一種為英制，計量單位主要為英寸（inch），相當于我國舊制的市寸，在美國、英國等歐美國家使用較多。
1、公制計量：（10進制）
1m =100 cm=1000 mm
1 cm

0 1 2 3 4 5 6 7 8 9 10 mm
2、英制計量：（8進制）
1英寸=8英分 1英寸=25.4 mm 3/8×25.4 =9.52

1/16 3/16 5/16 7/16 9/16 11/16 13/16 15/16

0 1/8 1/4 3/8 1/2 5/8 3/4 7/8 1 inch
3、1/4以下的產品用番號來表示其稱呼徑，如：
4#， 5#， 6#， 7#， 8#， 10#， 12#

第二章螺紋

一、螺紋是一種在固體外表面或內表面的截面上，有均勻螺旋線凸起的形狀。根據其結構特點和用途可分為三大類：
（一）、普通螺紋：牙形為三角形，用于連接或緊固零件。普通螺紋按螺距分為粗牙和細牙螺紋兩種，細牙螺紋的連接強度較高。
（二）、傳動螺紋：牙形有梯形、矩形、鋸形及三角形等。
（三）、密封螺紋：用于密封連接，主要是管用螺紋、錐螺紋與錐管螺紋。

二、螺紋配合等級：
螺紋配合是旋合螺紋之間松或緊的大小，配合的等級是作用在內外螺紋上偏差和公差的規定組合。
（一）、對統一英制螺紋，外螺紋有三種螺紋等級：1A、2A和3A級，內螺紋有三種等級：
1B、2B和3B級，全部都是間隙配合。等級數字越高，配合越緊。在英制螺紋中，偏差僅規定1A和2A級，3A級的偏差為零，而且1A和2A級的等級偏差是相等的。
等級數目越大公差越小，如圖所示：

1B 2B 3B 內螺紋

基本中徑

3A 外螺紋
2A
1A
1、1A和1B級，非常松的公差等級，其適用于內外螺紋的允差配合。
2、2A和2B級，是英制系列機械緊固件規定最通用的螺紋公差等級。
3、3A和3B級，旋合形成最緊的配合，適用于公差緊的緊固件，用于安全性的關鍵設計。
4、對外螺紋來說，1A和2A級有一個配合公差，3A級沒有。1A級公差比2A級公差大50%，比3A級大75%，對內螺紋來說，2B級公差比2A公差大30%。1B級比2B級大50%，比3B級大75%。
（二）、公制螺紋，外螺紋有三種螺紋等級：4h、6h和6g，內螺紋有三種螺紋等級：5H、6 H、7H。（日標螺紋精度等級分為I、II、III三級，通常狀況下為II級）在公制螺紋中，H和h的基本偏差為零。G的基本偏差為正值，e、f和g的基本偏差為負值。如圖所示：

公差 G
H 內螺紋
偏差基本中徑
外螺紋
f g h
e
H是內螺紋常用的公差帶位置，一般不...
