二級減速器裝配圖有三維圖
- 文件介紹：
- 該文件為 ppt 格式，下載需要 5 積分
-
- u
二級
一、結構
二、應表達內容
1、工作原理；
2、各零件裝配關系；
3、各零件的形狀和尺寸
三、裝配圖設計步驟——“三先三后”
1、準備階段
2、布置圖面：
（1）比例1：1；（2）三視圖；
8~12
△1
△2
△2
3、在主、俯視圖上畫出傳動件中心線、 輪廓線及其箱體內壁線
a1
a2
注意：箱體尺寸應取整。
二級圓柱齒輪傳動立體圖
二級圓錐圓柱
>△2
△2
>△2
>8
△1
a
參考手冊P205/圖16-3
注意：以小錐齒輪軸線為箱體的對稱線。

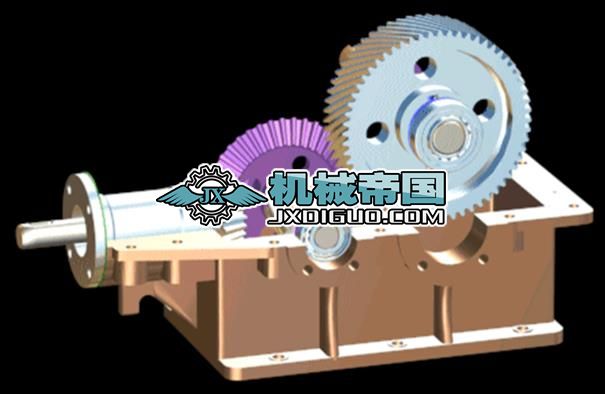

二級圓錐圓柱齒輪傳動立體圖
4、根據初估軸徑定跨距
（1）確定軸承在箱體孔中的位置
油潤滑：沿內壁線縮近△3＝3～5mm
脂潤滑：沿內壁線縮近△3＝8～12mm
（2）確定軸承孔外端面的位置L
L＝C1+C2+δ＋（5~10）
注意：
C1、C2指的是軸承旁螺栓直徑對應的C1、C2
§8 (擋油板)
手冊P208/圖12，圖冊P8１
油潤滑
脂潤滑
3～5
8～12
二級圓柱齒輪傳動
8～12
△1
△2
△2
△3
軸承起始線
L
軸承孔外端面
端蓋10mm...
