20噸輪式挖掘機后橋橋殼設計與分析一自己的畢業論文

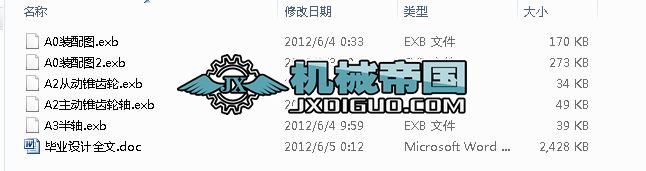

- 文件介紹：
- 該文件為 zip 格式，下載需要 20 積分
-
- 20噸輪式挖掘機后橋橋殼設計與分析-自己的畢業論文2010年，我國挖掘機行業延續了2009年的發展態勢，在政府加大基建投資、推進城鎮化建設等多種政策疊加效應的作用拉動下，實際累計銷售總量超過16.5萬臺，比2009年增長74.5%。2011年上半年，中國境內25家主要挖掘機制造商銷售挖掘機12.8萬臺，比2010年同期增長31.98%，。受國家推動的大規模基建計劃和房地產行業投資景氣的影響，中國挖掘機市場將會有進一步的增長。未來挖掘機行業前景看好，中西部地區和東北地區隨著經濟建設的加快和施工項目的增多，對挖掘機的需求量也將逐年增大。但行業中產銷量80%為日、韓、美等外資所占。有據統計，在西方發達國家輪挖需求量約占挖掘機需求總量的12％，有的甚至達到70—80％，應用十分廣泛。而我國的輪挖僅為3％左右，故從世界范圍輪挖我國的應用有待挖掘。
輪式挖掘機是鏟土運輸機械中的機種之一，輪式挖掘機是輪胎行走、周期作業、建筑型的挖掘機。其以行走速度快、能遠距離自行轉場及可快速更換多種作業裝置的機動、靈活、高效的特點，在機場、港口、油田、礦藏、城鄉建設、農田水利、快速搶修等物料挖掘、搬移方面得到充分利用。近年來，隨著我國經濟建設步伐的加快，工程機械特別是輪式挖掘機產品在產量、品種和技術水平上有了一定的發展。從輪式挖掘機長期需求市場分析，估計近幾年會有一定的增長，而且主要品種仍會以中、小噸位產品為主。目前，我國生產輪式挖掘機的企業約在10家左右，其中有3家合資公司，如中美合資貴州詹陽機械工業有限公司，不久前他們開發生產的高速行駛輪式挖掘機填補了國內空白。其最新開發的高速行駛輪式挖掘機每小時行駛速度達54 km，實輪式挖掘機行駛速度的重大突破。
驅動橋的振動特性不但直接影響著其本身的強度，而且也對整車的舒適性和平順性有著至關重要的影響。因此，對驅動橋進行模態分析，掌握和改善其振動特性，是設計中的重要方面。另外，模態分析也是進一步的諧響應分析、瞬態動力學分析的前提。
目 錄
摘 要-----------------------------------------------------------------
Abstract---------------------------------------------------------------
第1章 緒論
1.1 國外、國內研究概況----------------------------------------------1
1.2 市場需求預測----------------------------------------------------1
1.3 模態分析--------------------------------------------------------3
1.4 設計的重點與難點------------------------------------------------4
第2章 橋殼的基本參數確定
2.1 后橋的結構特點及工作原理----------------------------------------6
2.2 選擇橋殼方案設計------------------------------------------------7
第3章 具體設計計算
3.1 橋殼的靜彎曲應力計算--------------------------------------------11
3.2 在不平路面沖擊載荷作用下的橋殼計算------------------------------12
3.3 最大牽引力行駛時的橋殼計算--------------------------------------12
3.4 制動時的橋殼強度計算--------------------------------------------15
3.5受最大側向力時的橋殼強度計算------------------------------------18
第4章 進行整體的力學分析
4.1 基于por/e三維模型分析------------------------------------------24
4.2 基于mchanicica受力分析-----------------------------------------25
4.2.1 挖掘機靜止垂直載荷工況--------------------------------------26
4.2.2 挖掘機在不平路面沖擊載荷作用下的工況------------------------28
4.2.3 挖掘機在最大牽引力行駛時的工況------------------------------30
4.2.4 挖掘機緊急制動時的工況--------------------------------------32
4.2.5 挖掘機受最大側向力時的工況----------------------------------34
第5章 優化設計--------------------------------------------------------37
第6章 結論與展望------------------------------------------------------47
致 謝-------------------------------------------------------------------48
參考文獻----------------------------------------------------------------49
摘要
挖掘機是一種廣泛用于公路、鐵路、建筑、水電、港口、礦山等建設工程的機械。由于挖掘機具有作業速度快、效率高、機動性好、操作輕便等優點，因此它成為工程建設中土石方施工的主要機種之一。挖掘機的后驅動橋是挖掘機的重要部件，負責向外輸出動力。驅動橋作為輪式挖掘機底盤傳動系統的主要組成部分，處于傳動系統的末端，傳遞的轉矩較大，其工作性能的好壞直接影響到整機的工作性能。
驅動橋的功用是通過主傳動改變轉矩旋轉軸線的方向，把縱置發動機的轉矩傳到橫置驅動橋兩邊的驅動輪上。通過主傳動錐齒輪改變傳力方向，通過主傳動和最終傳動將變速箱輸出軸的轉速降低，轉矩增大；通過差速器解決左右差速問題，減小輪胎磨損和轉向阻力，從而協助轉向。此外驅動橋殼還起承重和傳力作用。后橋橋殼的質量對整車的安全使用及整車性能的影響是非常大的，因而對后橋進行有效的優化設計計算和有限元分析是非常必要的。本文主要分析研究受力情況及穩態分析、模態分析、失穩分析等。
...
