滅弧柵片的設計
- 文件介紹：
- 該文件為 ppt 格式，下載需要 5 積分
-
- 模具-滅弧柵片
模具設計

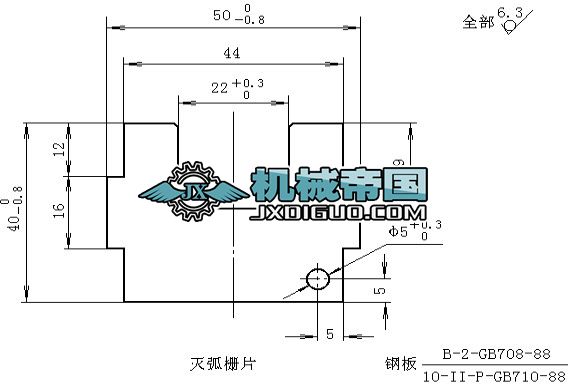

零件圖
零件分析
尺寸：如零件圖所示，滅弧柵片幾乎是一個左右對稱的零件。最長為50mm，最寬為40mm。還有一個φ5mm的孔。
精度：根據零件圖的要求，Ⅱ級精度，也就是較高級的精度。 所以選用IT14的精度。
工藝流程
此零件可以由兩個工序完成。落料和沖孔。
1
2
對比后，選用第二種。因為先落料后沖孔，無法確定孔的位置。
模具選用連續模。
落料
沖孔
沖孔
沖孔
落料
工藝計算
1·
（一）﹑
2
3
因為零件是矩形件，>=50mm.查表2-10，中間搭邊a=2mm，側搭邊a1=2.2mm。
（二）﹑材料利用率η的計算
1·
=(1X1418.4) / (44.4X52)X100%=61.4%
2·
=（1x1418.4）/（52.4x42）x100%=64.4%
3·
=（2x1418.4）/（86.4x52)x100%=63.1%
對比三種排樣方法后，第二種排樣方法的材料利用率最高，所以選擇第二種排樣方法。
（三）﹑刃口尺寸計算
凸、凹模分開加工時刃口尺寸
凹模磨損后可能變大的尺寸 (A)
50、40、44、16...
