標注樣式參數設置一覽表
- 文件介紹：
- 該文件為 doc 格式，下載需要 1 積分
-
- 選項卡 標注要素 參數名稱 線性標注 角度標注 半徑標注 直徑標注 引線標注 線性直徑標注
直線和箭頭 尺寸線 尺寸間距 5
尺寸界線 超出尺寸線 2
起點偏移量 0
箭頭 第一個 實心閉合
第二個 實心閉合
引線 實心閉合
箭頭大小 4
文字 文字外觀 文字樣式 尺寸標注
文字高度 3.5
文字位置 從尺寸線偏移 1
文字對齊 與尺寸線對齊 水平 ISO標準 —— 與尺寸線對齊
主單位 線性標注 精度 0.000
小數分隔符 “.”(句點)
前綴 無 %%c
測量單位比例 比例因子 1
消零 后續
調整 調整選項 文字或箭頭，取最佳效果 文字和箭頭 文字或箭頭，取最佳效果
調整 始終在尺寸界線之間繪制尺寸線 兩項全選 —— 始終在尺寸界線之間繪制尺寸線
標注樣式參數設置一覽表

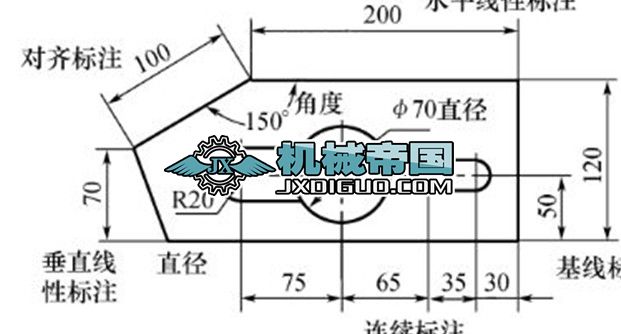

在AutoCAD中，對圖形進行尺寸標注應遵循以下步驟：
1建立尺寸標注層；
2創建用于尺寸標注的文字樣式；
3依據圖形的大小和復雜程度、配合將選用的圖幅規格，確定比例；
4設置尺寸標注...
