- 綜合實驗（時序電路）實驗報告
一、實驗?zāi)康模?br />
1、掌握數字鐘的設計方法；
2、熟悉集成電路的使用方法。
二、實驗要求：
1、設計一個有“時”“分”“秒”的時鐘電路
2、 用中小規模集成電路組成電子鐘；
3、畫出框圖和邏輯電路圖，寫出設計報告；
三、實驗方式：
1．分秒功能的實現：用兩片74290組成60進制遞增計數器
2.時功能的實現：用兩片74290組成24進制遞增計數器
四、方案的設計：

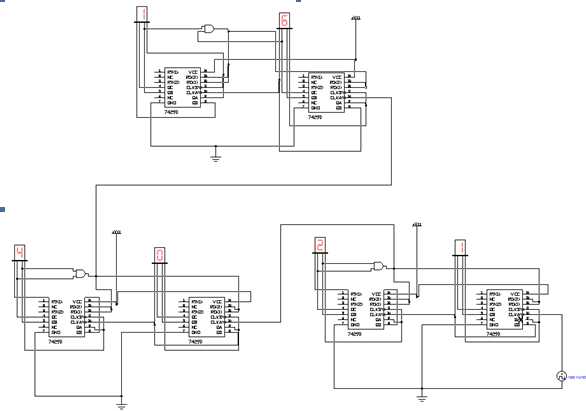

1、秒、分、時分別為60、60和24進制計數器。用兩片74LS290做一個二十四進制, 輸入計數脈沖CP加在CLKA’端，把QA與與CPLB’從外部連接起來，電路將對CP按照8421BCD碼進行異步加法計數。通過反饋端，控制清零端清零，其中個位接成二進制形式，十位接成四進制形式。其電路圖如下,
2.將兩個六十進制的加法計數器和一個二十四進制的加法計數器進行級聯：將秒的十位進位脈沖接到分的個位輸入脈沖，將分的十位進位脈沖接到時的個位輸入脈沖，這樣就可以組成最基本的電路。...
