CAD制圖經驗集錦

文件大小：178.57K
下載次數：
文件評級：
更新時間：2012-10-18
發 布人：xs19299837

文件下載：

文件介紹：

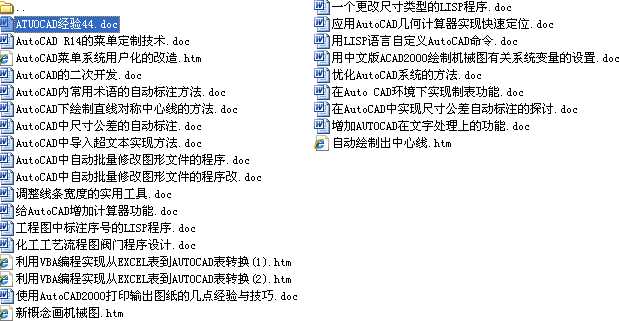

該文件為 rar 格式，下載需要 0 積分

CAD制圖經驗集錦

1．在AutoCAD中有時有交叉點標記在鼠標點擊處產生，用BLIPMODE命令，在提示行下輸入OFF可消除它。
2．有的用戶使用AutoCAD時會發現命令中的對話框會變成提示行，如打印命令，控制它的是系統變量CMDDIA，關掉它就行了。
3．橢圓命令生成的橢圓是以多義線還是以橢圓為實體是由系統變量PELLIPSE決定，當其為1時，生成的橢圓是PLINE。
4．CMDECHO變量決定了命令行回顯是否產生，其在程序執行中應設為0。
5．DIMSCALE決定了尺寸標注的比例，其值為整數，缺省為1，在圖形有了一定比例縮放時應最好將其改為縮放比例。
6．BREAK將實體兩點截開，在選取第二點時如用“@”來回答，可由第一點將實體分開。
7．CAD的較高版本中提供了形位公差標注，但圓度及同軸度中的圓不夠圓，其實，AutoCAD中常見符號定義都在AutoCAD安裝目錄下SUPPORT子目錄下的gdt.shp文件中，其中2號和4號字符定義了圓形的形狀，圓的弧度竟為127°，但不太好改正之（如改為90°更不好看）。
8．空心漢字字形如使用AutoCAD R14中的BONUS功能（一定要完全安裝AutoCAD，或自定義安裝時選了它），有一個TXTEXP命令，可將文本炸為線，對做立體字十分有用。
9．AutoCAD R14的BONUS中有一個ARCTEXT命令，可實現弧形文本輸出，使用方法為先選圓弧，再輸入文本內容，按OK。
10．BONUS中還有一個有用的命令，即MPEDIT，用它將多個線一齊修改為多義線，再改它的線寬。
11．image命令在R14中代替了R13中的BMPIN、PCXIN之類命令，它將位圖嵌入文件中，只用來顯示，如炸開就成了空框架，如何使PCXIN等命令重現？請將R13安裝目錄下的RASTERIN.EXE拷入R14下，用appload將其裝入，然后就可以將位圖導入（可編緝，可炸開）了。
12．BREAK命令用來打斷實體，用戶也可以一點斷開實體，用法是在第一點選擇后，輸入“@”。常用一條線一段為點劃線，另一段為實線時。
13．AutoCAD R14中提供了大量的命令縮寫，許多R13中無縮寫的命令也有了縮寫，如：A:ARC, B:Bmake, C:Circle, Z:zoo，可大量使用之，使用后會發現比鼠標點取快（尤其在1s輸5個字符的速度下）。AutoCAD R14大量擴充了簡化命令，不僅增加了以首字母簡化的命令（這里不列出），而且增加了用前兩個字母簡化的命令，常用的如：array、copy、dist、donut、dtext、filter、mirror、pline、rotate、trim、scale、snap、style、units等，更加提高了用鍵盤輸入命令的速度，對熟悉鍵盤的朋友來說簡直是如虎添翼。
14．AutoCAD R14的命令縮寫也可用在R13，方法是將AutoCAD R14下Support子目錄下的ACAD.pgp拷貝至AutoCAD R13的Support子目錄下。
15．AutoCAD中ACAD.pgp文件十分重要，它記錄命令縮寫內容，用戶可自定義它們，格式如下：<命令縮寫> *命令名稱。也可定義系統命令，AutoCAD R14提供了sh命令，可執行DOS命令，但在Windows下作用不大。
16.AutoCAD R14中用NOTEPAD、EDIT、DIR、DEL等系統命令，筆者認為其中NOTEPAD對自定義CAD用途較大，但使用起來會發現屏幕一閃（進了DOS），又返回，十分讓人不愉快，讓我們來編一個小程序,取名為note.lsp:
...
