第02章：MCS一51單片機的硬件結構
- 文件介紹：
- 該文件為 ppt 格式，下載需要 0 積分
-
- 第02章：MCS-51單片機的硬件結構
主要內容：
硬件片內結構及引腳
CPU主要部件
片內外存儲器的結構
并行I/O口
時鐘電路與時序
復位操作和復位電路

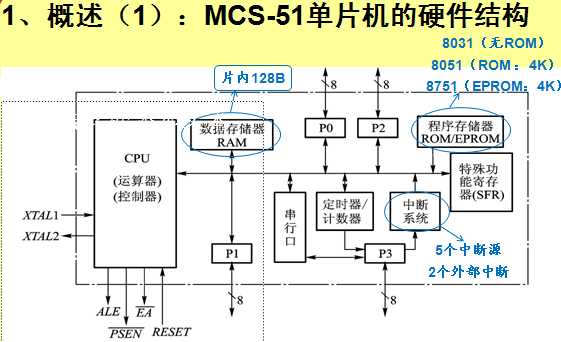

1、概述（1）：MCS-51單片機的硬件結構
2、標準51單片機的引腳？
40腳分類（雙列直插封裝DIP方式） ：
I/O 端口： P0~P3（32pin）
P0－數據總線，也可作為訪問外部地址的低八位地址【分時復用口】
P2－通用IO，通常也用作訪問外部地址的高八位地址（H）
P1－通用IO
P3－通用IO，有第二功能
電源（2pin） VCC、VSS、
時鐘（2pin） XTAL1、XTAL2
控制總線（4pin）
地址鎖存允許信號 ALE
復位輸入 RST
外部程序存儲器選通信號PSEN
外部程序存儲器有效信號EA
...
