欧美男人天堂,99精品美女视频在线观看热舞,亚洲一区免费

位置:首頁 > 機械技術文檔

攀鋼爐外精煉技術取得新進步

文件大小：47.47K
下載次數：
文件評級：
更新時間：2012-03-30
發布人：liwefe

文件下載：

文件介紹：
該文件為 rar 格式，下載需要 0 積分

攀鋼爐外精煉技術取得新進步重鑄型重不能超過行車最大起吊噸位，保證翻箱，
轉運鑄型安全可靠。
參考文獻
l 鑄鐵手冊[ M] ．北京：機械工業出版社出版， 1 9 6 7 ． 6～7
2 鑄造實用手冊[ M] ．遼寧：東北工學院出版社， 1 9 8 8 ． 8
3 造型材料．鑄造手冊[ M ] ．中國機械工程學會鑄造專業學會編， 1 9 9 7 ． 1
4 鑄造工藝．鑄造手冊[ M] ．中國機械工程學會鑄造專業學會編， 1 9 9 7 ． 1
( 4 )編制工藝應廣泛聽取各方面意見。
( 截稿日期： 2 0 0 4年 6月)

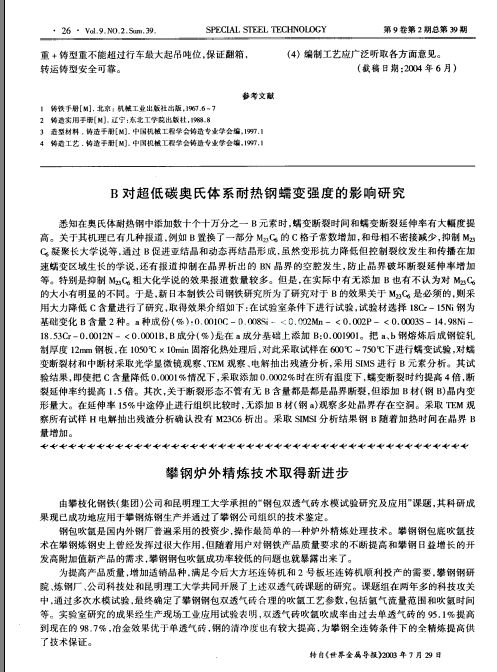

B對超低碳奧氏體系耐熱鋼蠕變強度的影響研究
悉知在奧氏體耐熱鋼中添加數十個十萬分之一 B元素時，蠕變斷裂時問和蠕變斷裂延伸率有大幅度提
高。關于其機理已有幾種報道，例如 B置換了一部分 M C 6 的 C格子常數增加，和母相不密接減少，抑制 Mz 3
凝聚長大學說等，通過 B促進亞結晶和動態再結晶形成，雖然變形抗力降低但控制裂紋發生和傳播在加
速蠕變區域生長的學說，還有報道抑制在晶界析出的 B N晶界的空腔發生，防止晶界破壞斷裂延伸率增加
等。特別是抑制 M 2 3 c 6 粗大化學說的效果報道數量較多。但是，在實際中有無添加 B也有不認為對 M z 3 c 6
的大小有明顯的不同。于是，新日本制鐵公司鋼鐵研究所為了研究對于 B的效果關于 M z 3 c 6是必須的，則采
用大力降低 C含量進行了研究，取得效果介紹如下：在試驗室條件下進行試驗，試驗材選擇 1 8 C r 一1 5 N i 鋼為
基礎變化 B含量 2種。a 種成份( ％) ： 0 ． 0 0 1 0 C一0 ． 0 0 8 S i 一<0 ． 0 0 2 M n一<0 ． 0 0 2 P一<0 ． 0 0 0 3 S一1 4 ． 9 8 N i 一
1 8 ． 5 3 C r 一0 ． 0 0 1 2 N一<0 ． 0 0 0 1 B， B成分( ％) 是在 a 成分基礎上添加 B ： 0 ． 0 0 1 9 0 1 。把 a 、 b鋼熔煉后成鋼錠軋
制厚度 1 2 m m鋼板，在 1 0 5 0 ~ C X 1 0 mi n固溶化熱處理后，對此采取試樣在 6 0 0 ~ C～7 5 0 ~ C 下進行蠕變試驗，對蠕
變斷裂材和中斷材采取光學顯微鏡觀察、 T E M觀察、電解抽出殘渣分析，采用 S I M S進行 B元素分析。其試
驗結果，即使把 c含量降低 0 ． 0 0 0 1 ％情況下，采取添加 0 ． 0 0 0 2 ％時在所有溫度下，蠕變斷裂時約提高 4倍，斷
裂延伸率約提高 1 ． 5倍。其次，關于斷裂形態不管有無 B含量都是都是晶界斷裂，但添加 B材( 鋼 B ) 晶內變
形量大。在延伸率 1 5 ％中途停止進行組織比較時，無添加 B材( 鋼 a ) 觀察多處晶界存在空洞。采取 T E M觀
察所有試樣 H電解抽出殘渣分析確認沒有 M2 3 C 6析出。采取 S I MS 1 分析結果鋼 B隨著加熱時間在晶界 B
量增加。
． ‘ ，． ‘ ，． ‘ ，． ‘，． ‘ ，． ‘ ，． ‘ ，． ‘ ，． ‘ ，． ‘ ，． ‘ ，． ‘，． ‘ ，． ‘ ，． ‘ ，
攀鋼爐外精煉技術取得新進步
由攀枝化鋼鐵( 集團) 公司和昆明理工大學承擔的“ 鋼包雙透氣磚水模試驗研究及應用” 課題，其科研成
果現已成功地應用于攀鋼煉鋼生產并通過了攀鋼公司組織的技術鑒定。
鋼包吹氬是國內外鋼廠普遍采用的投資少，操作最簡單的一種爐外精煉處理技術。攀鋼鋼包底吹氬技
術在攀鋼煉鋼史上曾經發揮過很大作用，但隨著用戶對鋼鐵產品質量要求的不斷提高和攀鋼日益增長的開
發高附加值新產品的需求，攀鋼鋼包吹氬成功率較低的問題也就暴露出來了。
為提高產品質量，增加適銷品種，滿足今后大方坯連鑄機和 2號板坯連鑄機順利投產的需要，攀鋼鋼研
院、煉鋼廠、公司科技處和昆明理工大學共同開展了上述雙透氣磚課題的研究。課題組在兩年多的科技攻關
中，通過多次水模試驗，最終確定了攀鋼鋼包雙透氣磚合理的吹氬工藝參數，包括氬氣流量范圍和吹氬時間
等。實驗室研究的成果經生產現場工業應用試驗表明，雙透氣磚吹氬吹成率由過去單透氣磚的 9 5 ． 1 ％提高
到現在的 9 8 ． 7 ％，冶金效果優于單透氣磚，鋼的清凈度也有較大提高，為攀鋼全連鑄條件下的全精煉提高供 ...

文檔留言

更多..相關文檔

1攀鋼新3號高爐爐體系統(爐殼以內)總圖CAD圖

更多..最新文檔

更多..熱門文檔

99精品在线免费_亚洲一区二区av在线_国产尤物久久久_日韩理伦片在线_免费a漫导航_亚洲一区999_亚洲综合成人在线视频_日韩在线观看一区二区_国产精品调教_欧美性猛交7777777
