汽車發動機蓋板拉深模具設計一開題報告一論文一圖紙一英文翻譯
- 文件介紹:
- 該文件為 rar 格式,下載需要 10 積分
-

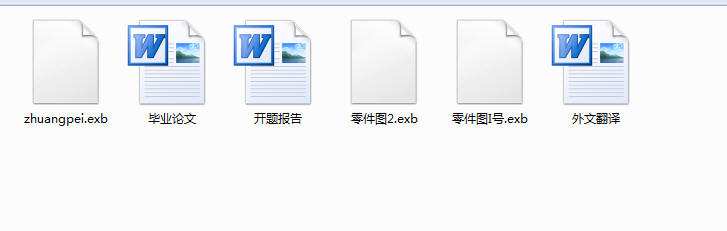

- 汽車發動機蓋板拉深模具設計-開題報告-論文-圖紙-英文翻譯
首先,該畢業設計通過查閱大量相關資料和文獻,采用類比法,對模具的整體有一個相對全面的認識。根據汽車外殼模具的加工制造工藝流程,掌握汽車外殼拉深件的工藝要求。根據汽車外殼沖壓成型的結構特性和拉深特性,確定拉深方向和拉深過程,繪制沖壓模具工序圖,然后對模具進行整體設計。并分析影響拉深質量的主要因素。
然后,根據對模具的整體認識,設計模具的凸模、凹模及壓邊圈等主要工作部件的尺寸。根據使用要求計算模具的壓邊力和拉深力。同時認識壓力機的相關知識,按照要求分析計算完成壓力機的選擇。同時計算凸、凹模圓角半徑,根據要求繪制拉深筋的分布圖,完善模具的整體設計。
最后,使用UG對已完成的模具設計進行三維實體建模,完成模具零部件的整體裝配,并生成爆炸圖。通過三維實體建模裝配,進一步分析已完成的設計是否存在干涉等問題。同時,使用UG的自動數控加工功能,完成凸模型面的模擬數控加工,并生成CNC代碼。三維建模可以大大縮短覆蓋件模具設計、 調試和制造周期, 降低模具的生產成本, 提高模具的設計質量和可靠性,最終提高覆蓋件制造的精度、質量與效率。
...
