吸收塔標準結構圖
- 文件介紹：
- 該文件為 dwg 格式，下載需要 20 積分
-

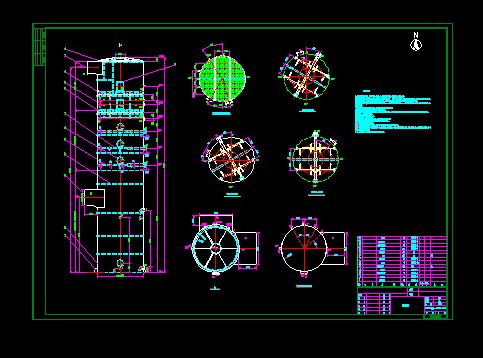

- 吸收塔標準結構圖
技術要求
1.本設備塔體按照 JB/T4735-97《鋼制焊接常壓容器》進行制造、檢驗和驗收。
2.焊條牌號為 J422(E4303),焊接接頭形式及尺寸按照 JB/T4735-1997附錄 G的規定，殼體對接接頭的基本形式
應符合 GB985-88中的規定，角焊縫的焊角尺寸按較薄板的厚度，法蘭焊接的焊角按相應法蘭標準中規定。
3.焊縫要圓滑過渡，棱角和邊緣的圓弧半徑不小于 5mm。焊縫高度應不大于 3mm。焊縫不應有咬邊、裂紋、表面孔洞、焊瘤、未
焊透等缺陷。
4.塔內所有焊縫必須進行打磨處理，符合玻璃鱗片襯里施工的要求
5.不同厚度的板焊接時要保證內表面平齊，便于襯里。
6.所有標準法蘭均采用 HG20592-2000 PN0.6，法蘭連接采用耐腐蝕耐高溫橡膠墊片，墊片規格根據法蘭規格確定。
，
7.塔體 5m以下要進行試漏。
8.接管及管口位置見管口方位表。
9.圖中標高以室內地坪為%%P0.00，室外地品坪為-0.03
。
10.塔內表面進行鱗片防腐處理，鱗片厚度不得小于 2 mm。
11.構件防腐、保溫見設計說明。
12、本設備圖示尺寸均為參考尺寸，制作時應根據放樣校對無誤后下料制作。
13、循環泵進口接管 B1 B2 B3中心標高根據現場泵基礎標高、位置及泵具體尺寸來決定，現場開孔時要求雙方確認并經過我放項目部
、、
代表簽字認可后方可開孔。
14、液位計接管 L的接口形式根據液位計的型號待定。...
