橫移機詳細結構圖
- 文件介紹:
- 該文件為 dwg 格式,下載需要 20 積分
-

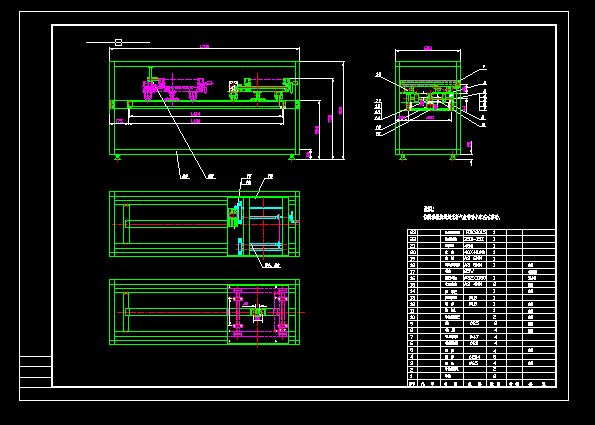

- 橫移機詳細結構圖
說明:
該橫移機構通過無桿氣缸帶動小車左右移動.
主要裝配部件:
油壓減震器
傳動鏈輪
傳動軸
支 架
底 板
馬達固定板
馬達
無桿氣缸
氣缸支架
鉸 板2
軸用擋圈
銷 軸
鉸 板1
導軌底座2
軸
軸 座
孔用擋圈
軸用擋圈
墊 圈
軸 承
滾 輪
導軌底座1
導軌...
