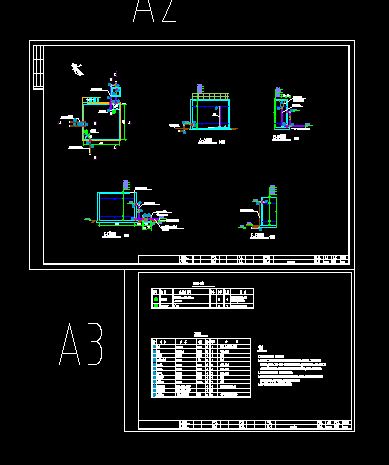

1.5萬噸每天污水處理設備貯泥池結構圖
- 文件介紹：
- 該文件為 dwg 格式，下載需要 10 積分
-
- 1.5萬噸每天污水處理設備貯泥池結構圖
說明
1、本圖尺寸單位高程以米計，其余均以毫米計；
2、本污水處理廠二期工程設計規模為1.5萬m[3]/d;貯泥池土建規模按3萬m[3]/d建設，二期設計干污泥量為
1693.03kgDS/d，二期與一期共用一座脫水機房，脫水機安裝兩臺,脫水機運行時間為12h，進泥含水率99.2%%%
，設計出泥含水率75～80％；加藥采用聚丙烯酰胺絮凝劑，設計加藥量3~5Kg/TDS，投加濃度0.3%%%。
3、圖中污泥管路全部采用焊接鋼管，管徑用D外壁x壁厚表示；
4、圖中鋼管和鋼制管件防腐作法以及管道外作色要求詳總圖設計總說明；各種架空、或貼地敷設管道應嚴格按照管道
施工有關規范設支墩、支架、管卡固定，做法參見標準圖集03S402；
5、圖中壓力管道標注管中心標高、重力流管道標注管底標高。...
