大型污水處理設備粗格柵進水井結構圖
- 文件介紹：
- 該文件為 dwg 格式，下載需要 20 積分
-

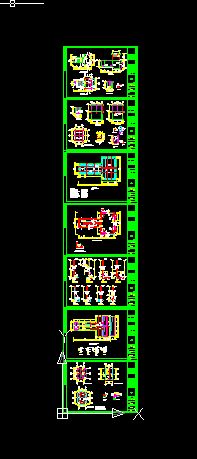

- 大型污水處理設備粗格柵進水井結構圖
基礎設計說明:
1.本工程根據浙江省仙居勘察測繪院提供的:
《仙居縣橫溪鎮城鎮污水處理廠巖土工程勘察報告
（詳細勘察）》為設計依據。
2.工程以室外地面為參考%%P0.000，相當于黃海高程98.300m。
3.基礎形式為：筏板基礎。基礎設計等級丙級,
持力層為 3卵石，地基承載力特征值≥200kPa。
4.材料：鋼材：?-HPB300鋼，?-HRB400鋼。
水池底板及墻板砼強度等級：C30，抗?jié)B等級：S6。
頂棚結構：C30。墊層為:100厚C15素砼。
5.本工程基礎埋置深度超過5米，建議進行專業基坑圍護設計。
6.本工程基槽開挖時，在達到設計標高時，
若土層不滿足設計要求，須進行局部換土處理，...
