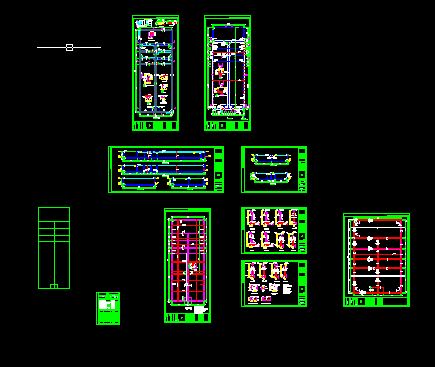

大型污水處理設備生化池結構圖
- 文件介紹：
- 該文件為 dwg 格式，下載需要 20 積分
-
- 大型污水處理設備生化池結構圖
設計說明:
1.本工程依據浙江省仙居勘察測繪院提供的<仙居縣橫溪鎮城鎮污水處理廠巖土工程勘察報告>進行設計。
2.本工程以黃海標高98.300m為相對標高%%P0.000m。(具體見工藝施工圖)
3.基礎形式為：閥板基礎。基礎設計等級丙級�；A(chǔ)持力層位于 3層圓礫層，地基承載力為200Kpa。
4.材料：鋼材：?-HPB300鋼,?-HRB400鋼。水池底板及墻板砼強度等級：C30,抗?jié)B等級：S6。墊層為：100厚C15素砼。
5.如果地基開挖后與地質勘探報告不符，要求挖出表層軟弱土層，采用良質土分層夯實回填至設計底標高，分層厚度不大于300，回
填土的含水量回填土的含水量要接近最佳含水量，壓實系數不小于0.97。不得采用含樹根、草皮、含有機質的土和淤泥質土作為回填土。
6.基槽開挖后應由地質人員驗槽后方可進行下一道工序施工。地下水需降至基礎底面以下,并持續到基礎施工完畢后。
7.基坑回填土：用作基坑回填土的土料不得含樹根、草皮、含有機質的土和淤泥質土,回填土必需分層夯實,分層厚度
不大于300,回填土的含水量要接近最佳含水量,壓實系數不小于0.94。
8.本工程滿水試驗時請按工藝施工圖標明的最高水位進行試水，宜每個池體單元同時進水。
9.其余未說明之處按現行規范和規程執行。...
