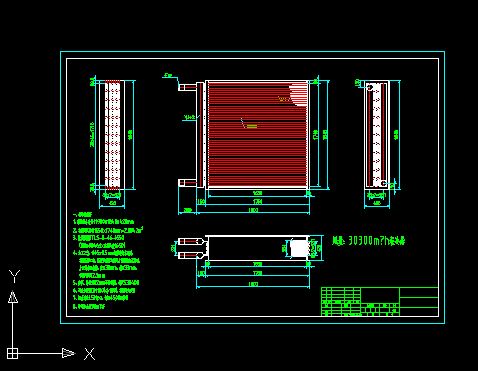

3萬風量表冷器設計圖
- 文件介紹：
- 該文件為 dwg 格式，下載需要 20 積分
-
- 3萬風量表冷器設計圖
一、表冷器規格
1、散熱器外形尺寸1900x1848x420mm
2、有效迎風面積1650x1748mm=2.8842m2
3、散熱器規格TLS-8-46-1650
(8排x每排46支x有效長度1650)
4、加工工藝：%%C16x0.5mm銅管串親水鋁片，
機械脹管工藝，脹管后銅管與鋁翅片緊密結合無松動，
片距均勻無損傷，管距38mm，排距33mm，
鋁翅片間距2.5mm
5、管板、外框采用2mm不銹鋼板，材質S30408
6、進出水接管DN100(φ108)，材質均為碳鋼
7、壓力試驗1.5Mpa，保壓45分鐘無滲漏
8、冷卻水水量36m3/套...
