垃圾中轉站供電平面圖

文件大小：1.29 MB
下載次數：
文件評級：
更新時間：2020-06-13
發 布人：xclfwy18

文件下載：

文件介紹：
該文件為 dwg 格式，下載需要 10 積分

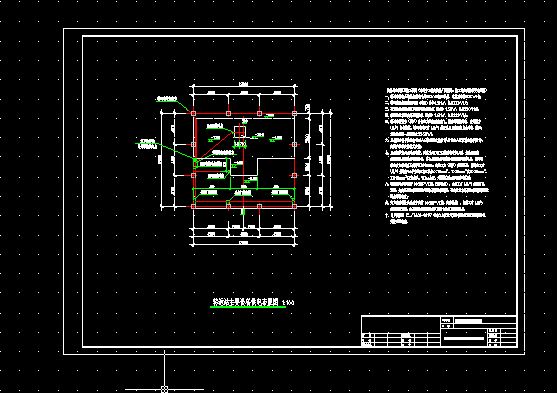

垃圾中轉站供電平面圖
設備用電要求及施工說明（本部分工作由設備廠商指導，施工單位負責按要求實施）
一、轉運站垃圾壓縮設備供電采用380V三相五線制，電機功率為22KW1臺；
二、轉運站垃圾配套吸污泵（選配）功率1.5KW、電壓220V1只；
三、轉運站垃圾配套超聲波霧化除臭系統（選配）1.5KW、電壓220V1套；
四、轉運站垃圾配套高壓清洗機（選配）1.6KW、電壓220V1臺；
五、轉運站建設方（用戶）自行配套的電動卷簾門、照明等設施用電，由建設方
（用戶）自行核算。轉運站建設方（用戶）按設備及日常用電自主增容（轉運
站設備增容一般需要大于55KW)；
六、壓縮設備需單獨配套100A三相五線電度表1個及100A四極漏電保護器1個，
由用戶根據實際情況安裝；
七、壓縮機供電必須采用電管，建議采用DN32鍍鋅管彎成U形，先由總配電
箱預埋至壓縮機接電控制柜，再由壓縮機接電控制柜至壓縮機接電點，壓縮機
接電點電管高出正負零面300mm，由施工方（用戶）自配預埋，同時施工方
（用戶）須拉好16平方的三相五線(4X16mm2，1X10mm2或3X16mm2，
2X10mm2)至電機處，留2m余量。為操作安全須預埋防電接地；
八、吸污泵電線穿線管（φ50PVC管，內穿鐵絲），由施工方（用戶）按圖自配
預埋，先由總配電箱預埋至吸污水泵接電控制柜，再由吸污水泵接電控制柜接至吸
污水泵接電點；
九、超聲波霧化除臭系統穿線管（φ50PVC管，內穿鐵絲），由施工方（用戶）
按圖自配預埋，由總配電箱預埋至超聲波霧化除臭系統接電點；
十、用戶需按照 DL/T621-1997標準之B類電氣設備接地的要求預埋接地棒，
并接至配電箱。...
