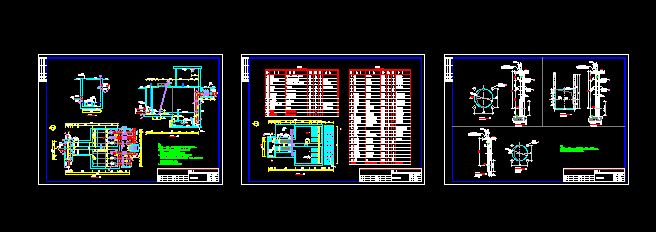

5萬噸高新區生活污水處理廠工程進水泵房設計圖
- 文件介紹:
- 該文件為 dwg 格式,下載需要 20 積分
-
- 5萬噸高新區生活污水處理廠工程進水泵房設計圖
說明:
1、尺寸單位:mm,標高單位:m;1956年黃海高程系,標高%%P0.00相當于1956黃海高程280.55m。
2、格柵采用循環式齒耙清污機,共設兩臺機位,近期一用一備,遠期兩用。設計參數如下:
格柵柵隙為20mm,75%%D傾角安裝,最高時過柵流速為0.90m/s。
3、本次設計提升泵房一座,土建規模為10萬噸/天,設備按5萬噸/天安裝,潛水泵配置如下:
泵房共設置6個泵位,近期安裝3臺,2用1備,水泵參數為:Q=1450m3/h H=21.0m N=110kW,2臺變頻。
遠期增加3臺同型號的水泵,2用1備,4臺變頻。
4、所有設備預埋件尺寸及位置需待設備到貨進行核對后方可實施。...
