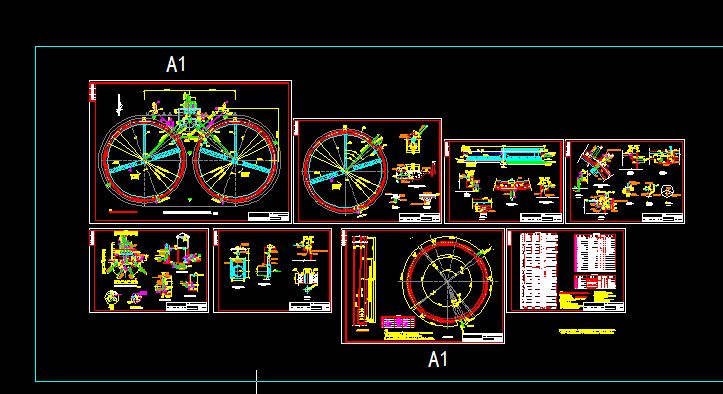

5萬噸高新區生活污水處理廠工程二沉池設計圖
- 文件介紹：
- 該文件為 dwg 格式，下載需要 20 積分
-
- 5萬噸高新區生活污水處理廠工程二沉池設計圖
說明:
1. 圖中標高以米為單位,尺寸以毫米為單位，%%P0.00相當于1985年黃海高程279.48m。
2.周邊進.出水二沉池設計參數:
單池設計水量: 25000m3/d
總變化系數: 1.37 表面負荷: 1.14m3/m2.h
設計二沉池直徑X數量: %%C40mX2個 設計回流比: 50-100%
設計池邊水深: 4.42m 3.二沉池配水孔布置圖及附件由吸泥機廠家配套提供.
4.運行及注意事項：
(1) 二沉池連續進水，連續出水。
(2) 二沉進水管上閘板閥可用于調節進水量或切斷進水。
(3) 二沉排泥管上套筒閥用于調節排泥量。
(4) 回流污泥泵在最大回流量時三用一備。剩余污泥泵與脫水間協調運行。
(5) 二沉池設備檢修應在枯水季節進行，詳見結構設計說明。
5.圖中斜防水套管可由直管裁切而成。
6.為保證套筒閥的安裝精度，回流管最好與套筒閥同時安裝，
若提前安裝，則要求其垂直度≤1/1000
7.二沉池放空時先利用套筒閥排出一部分水，不能自排部分利用放空管
及放空接收井內潛水泵抽排進中心配水井。
8.其它詳見施工圖設計總說明。
9.設備材料表中為2座二沉池及1座水排泥井、污泥泵房總用量。
10.出水堰板安裝精度要求誤差不大于正負2mm。 ...
