位置:首頁 > 機械CAD圖紙

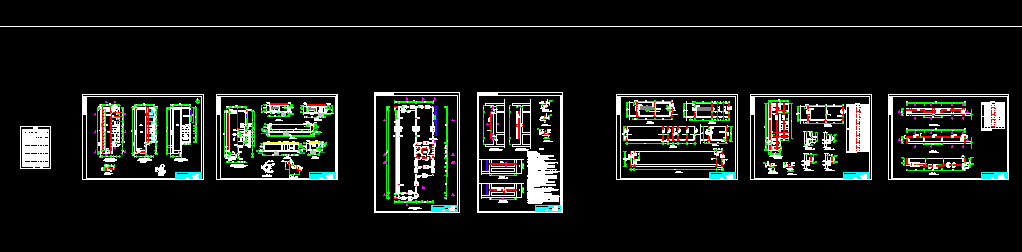

二沉池與中水池結構設計詳圖

文件大小：3.14 MB
下載次數：
文件評級：
更新時間：2020-04-20
發布人：xclfwy18

文件下載：

文件介紹：
該文件為 dwg 格式，下載需要 20 積分

二沉池與中水池結構設計詳圖
結構設計說明
1. 本工程主體為現澆鋼筋混凝土水池。
2. 本工程單體結構設計使用年限為50年。
3. 計量單位除注明外長度均為mm，標高均為m。
4. 本工程砌體施工質量控制等級為B級及以上等級。
5. 縱向受力鋼筋混凝土保護層厚度(鋼筋外邊緣至混凝土表面的距離)不應小于鋼筋的公稱直徑，且應符合下列條件:
1) 柱保護層厚度為30mm。
2) 壁板為35mm;底板上層筋為35mm;底板下層筋為40mm,頂板上、下為30mm。
6. 建筑抗震設防類別為乙類,建筑安全等級為二級,所在地區的抗震設防烈度為8度,設計基本地震加速度0.20g,設計地震分組:
第一組,場地類別:?類。室外露天與地下水土接觸部位為三a類環境。
7. 本工程所示標高均采用相對標高。地質報告中泵房所在位置沒有地下水。
8. 工程中涉及的混凝土除有特殊說明外,水池及內部柱均采用C30混凝土，抗滲等級S8;?表示HPB300鋼筋(fy=270N/mm?2?);
?表示HRB335鋼筋(fy=300N/mm?2?);鋼筋混凝土結構所用鋼筋應符合<<混凝土結構工程施工質量驗收規范>>
GB50204-2002及國家有關其它規范。鋼板和型鋼采用：Q235B級碳素結構鋼。
9.混凝土耐久性要求：處于三a類環境中的水處理水池所用混凝土最大氯離子含量不大于0.1%%%（占水泥用量的百分率）,
最大水膠比不大于0.50.處于三a類環境中的上述各類建（構）筑物混凝土不得使用具有堿-碳酸鹽反應活性的骨料，
如果所用骨料具有堿-硅酸反應活性，則混凝土中最大堿含量不大于3kg/m?3?。
水泥采用標號不低于42.5MPa級的普通硅酸鹽水泥，C A(鋁酸三鈣)含量不易超過10%%%。礦物摻合料采用 I 級粉煤灰，水泥
和?級粉煤灰總用量不少于320kg/m?3?，水灰比不大于0.5，?級粉煤灰用量占膠凝材料(水泥和 I 級粉煤灰)總量百分比應通
3
過實驗確定（約為22~26%%%）。混凝土選用外加劑可為中國馳名商標或國家名優產品外加劑，外加劑可選用武冠WG-CMA高性能
抗裂防水劑或RC-ZZH高性能抗裂防水劑，WT-HEA高性能抗裂防水劑，YL系列高性能混凝土專用防水劑。
并須經過試配試驗檢驗合格方可采用。另外再加水泥用量的5%的微硅粉。
10. 池壁中水平施工縫位置設在底板以上500mm及腋角上部處,傾落的自由高度不應超過2m,當澆筑高度超過2m時應采用串筒
溜槽使混凝土下落.施工縫處理須待已澆混凝土強度大于1.2N/mm?2?后進行清除浮渣及松動石子,然后充分濕潤沖洗干凈且在
不積水情況下采用BW遇水膨脹止水條粘貼在水平施工縫的中間部位,先刷素灰一道再鋪30mm厚同砼內砂漿成分一致的水泥
砂漿然后再澆筑上部混凝土。
11. 池體施工嚴格按《給水排水構筑物施工及驗收規范》（GB50141-2008）執行。
12. 池底板頂面找坡，隨找坡隨壓光。
13. 池壁鋼筋遇到小于300mm的洞可不切斷,直接繞過洞口.當遇大于300mm的洞口池壁鋼筋切斷并與加強環筋焊接.
14. 埋件等鋼構件防腐:鐵紅環氧底漆80微米厚(二道),聚氨酯瀝青面漆150微米.
15. 預留洞位置及大小在施工時須與工藝尺寸對照無誤后方可施工。
16. 池體混凝土達到100%%%強度后，應先進行滿水試驗，合格后方可回填土，滿水試驗遵照《給水排水構筑物施工及驗收規范》
（GB50141-2008）,合格標準按第5.1.2執行.
17. 水池基底處理見詳圖。
18. 鋼爬梯做法詳見圖集《矩形鋼筋混凝土蓄水池》（05S804） ;人孔做法見此圖集中的選用檢修孔.
179 174
19. 試水合格后，方可均勻回填水池周圍土及上層覆土，上層不允許大型機械設備進行土方平整，頂板允許荷載為5KN/m (不含覆土重),
20. 基坑安全等級為三級，基坑采用大開挖方案，邊坡高寬比為1：1，要求堆土及填料應距基坑坡頂尖0.8m以外，高度不超過1.5m。
基坑開挖至基坑回填過程中應時時監測基坑坡尖處的位移變形，發現變化異常應及時進行支護處理。
21. 頂板上有人孔及設備孔洞上蓋格柵蓋板的部位，池壁及頂板均設有啟口。
22. 施工階段應進行降水處理后方可開槽，不允許地下水擾動地基土。降水應在頂板覆土回填完成后方可停止。
23. 壁板預埋防水套管的尺寸、材質及制作方法詳見工藝圖。
24. 池壁內外層受力鋼筋網之間（除注明外）應設拉筋，梅花布置，間距由施工單位自定，兩端鉤住外側受力筋。底板受力鋼筋網之間應設蹬鐵，
直徑及間距由施工單位自定。拉筋中部應設止水鋼片。
25. 基礎底應落在未經擾動的第三層黃土層（fak=160KN），如果開挖基坑后未達到持力層需繼續開挖，直至達到持力層。超挖部分采用
3:7灰土分層碾壓，壓實系數不小于0.96。地基承載力特征值不小于fak=150KN。
26. 施工中所用支模對拉螺栓中間部位應加焊止水環，拆模后，對拉螺栓兩端池壁應鑿出深35mm凹坑，或預先埋設橡膠墊圈，凹坑平面尺寸
可為60X60mm,對拉螺栓從坑底截斷，然后對凹坑進行清理沖洗，在不存在積水的情況下采用微膨脹防水水泥砂漿或環氧砂漿進行填封。
27. 未盡事宜應按照現行施工及驗收規范、規程的有關規定進行施工。...
