自來水廠污水處理設備清水池設計圖
- 文件介紹：
- 該文件為 dwg 格式，下載需要 20 積分
-

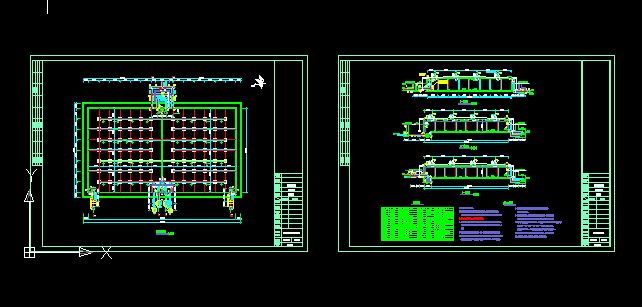

- 自來水廠污水處理設備清水池設計圖
清水池工藝說明:
1：本圖高程以米計，其于尺寸以毫米計。
2：清水池設計為兩格，呈對稱布置，容積為10000立方米矩形清水池，清水池外采用保溫墻作為外圍護結構,
保溫墻外刷素砼2cm。清水池結構做法詳結構圖，詳細工藝說明及附屬構配件安裝及制作參見05S804圖集。
3：清水池池底設計%%P0.000，設計地面標高為570.35。
4：鋼管采用焊接接口，管道開槽及回填要求詳圖集《混凝土排水管道基礎及接口》06MS201-1中總說明第11
頁及《給水排水管道工程施工及驗收規范》的規定。管道采用120°砂墊層基礎，具體做法參見06MS201-1
第9頁。
5：閥門井、檢查井井蓋及井座詳97S501第41、43、61頁，爬梯做法詳97S501第65頁。
6：鋼管試驗壓力為1.0MPa，DN900、DN700鋼管壁厚為12mm,DN400鋼管壁厚10mm。
清水池做滿水試驗，其要求須符合《給水排水構筑物施工及驗收規范》GB50141-2008的相關規定。
7：鋼筋混凝土清水池外壁和鋼筋混凝土排水管須做外防腐，外防腐底漆采用環氧煤瀝青漆3遍，
涂層順序：底漆一道，面漆二道。
8：鋼筋混凝土清水池內壁、底板、頂板及柱面須作防腐，防腐采用IPN8710--2B飲水設備涂料。
涂層順序：底漆一道，面漆二道，厚度不小于0.2mm。清水池底板做i=0.005的坡度坡向集水坑。
9：鋼管及配件須做防腐，外防腐底漆采用IPN8710--1防腐底漆,面漆采用FCHL52-12環氧煤瀝青防腐漆。
涂層順序：底漆--面漆--玻璃布--面漆--玻璃布--面漆二道，涂層厚度不小于6mm。
內防腐采用:IPN8710--2B飲水設備涂料。涂層順序：底漆一道，面漆二道，厚度不小于2mm.
10：清水池施工必須符合《給水排水構筑物施工及驗收規范》(GB50141-2008)的有關要求。
11：說明未詳之處按國家有關施工及驗收規范執行。遇特殊問題必須通過設計人員協商處理。...
