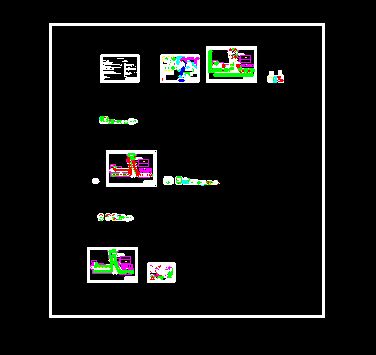

煙氣除塵脫硫成套施工圖

文件大小：2.86 MB
下載次數：
文件評級：
更新時間：2020-03-25
發布人：xclfwy18

文件下載：

文件介紹：
該文件為 dwg 格式，下載需要 20 積分

煙氣除塵脫硫施工圖
1 、工程概況
本工程設計為府谷縣方正自備發電有限責任公司 2萬噸/年金屬鎂生產線還原爐及精煉爐煙氣除塵脫硫項目施工圖設計。該公司鎂冶煉生產線 30 臺還原爐和精煉車間煙氣治
理項目，總計引風量約為 20 0 000m 3 /h 。
本除塵脫硫系統參考府環函【 2014 】 34 號文件《神木縣環境保護局關于蘭炭煤氣用于金屬鎂生產煙氣脫硫技術研發與工程示范項目大氣污染物排放執行標準的
復函》標準，煙氣排放執行標準按照：金屬鎂生產線還原爐、精煉爐大氣污染物排放濃度限值為：煙塵 ≤ 3 0mg/N
m 3 ； SO2≤ 5 0mg/N
m 3 設計。
2 、設計依據：
1)《工業鍋爐及爐窯濕法煙氣脫硫工程技術規范》 HJ462-2009
2)《中華人民共和國大氣污染防治法》新頒 2000 年 9 月 1 日起實施
3)《現場設備、工業管道焊接工程施工及驗收規范》 GB50236-98
4)《工業金屬管道工程施工及驗收規范》 GB50235-97
5)《混凝土結構工程施工質量驗收規范》 GB50104-2002
6)《鋼結構設計規范》 GB50017-2003
3 、設計總則：
1 ) 府谷縣方正自備發電有限責任公司還原爐和精煉爐尾氣治理工程，是精煉車間和還原車間改造的環境工程。煙氣集中處理,設計風量約為 20 0 000 m3/h ；在一
次風機后連接，把廢氣經過二次引風機 → 脫硫塔。脫硫設備為鋼質內襯麻石澆筑而成，即 DLFS 型獨立分水式除塵脫硫設備。脫硫的輔助設施有：脫硫循環罐、
脫硫循環泵、配電系統、 plc+ 上位機系統等。以以廢治廢的原則，利用車間還原鎂渣作為脫硫劑。在原有排煙筒和新增煙道處分別增設插板閥，便于生產線的檢
修。
2 )單臺脫硫循環泵最大循環水量 2 50m3/h 、共 3 臺。
4) 本工程 ±0.00 標高為擬建脫硫車間位置原有硬化地面（地平）。
4 、系統工藝流程
系統流程說明如下：
1) 除塵脫硫系統（精煉廢煙氣、還原廢煙氣）：精煉爐（還原爐） → 引風機 → 新增管道（廢氣） → 二次引風機 → 除塵脫硫裝置 → 除霧器 → 排煙。
2) 脫硫劑制備輸送系統：含有效成分的脫硫劑 → 自動上料機 → 脫硫劑制備罐 → 漿液泵 → 脫硫循環罐。
3) 脫硫產物處理系統：脫硫循環罐 → 曝氣 → 脫硫產物 → 沉淀池 → 排污泵 → 板框壓濾機 → 泥餅外運
5 、設備安裝施工說明
1) 脫硫塔按照圖紙進行安裝（脫硫塔安裝前先校核基礎，基礎審核無誤后進行脫硫塔施工）；
2) 脫硫循環罐、脫硫劑制備罐，工廠生產好后直接就位（就位前需校核其基礎，保證其基礎是按照圖紙準確無誤后方可就位）；
3) 脫硫漿液循環泵的安裝參見國家建筑標準設計圖集《臥式水泵隔振及其安裝（ 98S657 ）》
6 、管道安裝施工說明
6.1 、工藝管道
1) 管道安裝以管道安裝施工圖為準，施工單位對管道走向及標高可視具體情況作適當調整，做好調整記錄和繪制竣工圖紙。所有與設備連接的管道，應在設備
就位后施工。所有設備及管道不需要進行壓力試驗；圖中所注管道標高均指管道中心線標高，基本單位為米；
2) 管道施工應與土建施工密切配合，在土建施工中，應相互核對土建預埋件，預留孔洞；
3) 管道安裝的全過程必須進行全面質量管理。管道安裝前應認真核對型號、規格，并應有出廠合格證，安裝前對管道內壁要清除其鐵銹、污物等雜物；
4) 閥門安裝前應核對型號、規格，并有出廠合格證，閥門安裝應注意閥件標示的介質流向，操作手輪應設在便于操作的位置；
5) 管道與閥門、設備之間用法蘭連接，碳鋼管道采用焊接連接，管道焊接時應嚴防鐵銹、焊渣掉入管道；
6) 管道轉彎，其彎曲半徑為 1.5 倍公稱直徑；
7) 水平管道安裝坡度，一般采用 i=0.002 ，一般為順坡，施工時應在管道最低點設置放水（導淋）閥 DN20 ，具體情況由施工單位根據實際情況確定；
8) 為減少設備運行時的噪音和振動，循環水泵進、出口管上加裝可曲撓（減震）接頭，安裝施工時參照國家建筑標準設計圖集《臥式泵隔振及其安裝
（ 98S102 ）》、建筑設備施工安裝通用圖集（ 91SB3 給水工程）》及水泵產品的相關技術數據；
9) 凡穿越墻體的管道，在施工完成后，管道與墻體之間的孔洞和間隙應封堵密實；管道外壁應纏繞石棉繩，再用水泥砂漿填實；
10) 管道設計中充分防靜電，安裝靜電接地。
6.2 、煙、風管道安裝
1) 鋼制煙、風管道法蘭連接處，均墊以的石棉繩，以免漏風；
2) 鋼制煙、風道穿墻處管道與墻體之間的縫隙需密封堵實；
3) 煙、風道內部須作防腐；
4) 管道連接采用焊接連接；
5) 管道支架的間距施工時可根據現場實際情況確定；
6) 管道活動支、吊、托架的具體形式和設置位置，由安裝單位根據具體現場情況而定；
7) 管道較長的情況下，適當增設伸縮器（膨脹節）；
8) 在管道拐彎處增設防爆閥
.
9) 一臺脫硫塔，兩臺風機，需在引風機進口加插板閥。
進行保溫，自來水補給管線必須保溫；
3）在保溫前，應刷防繡漆兩遍； ...
