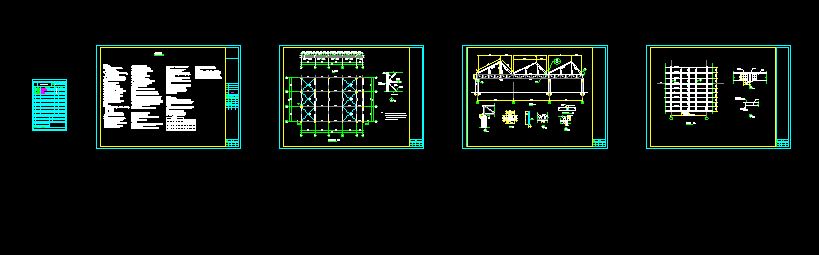

某園藝館桁架鋼結構設計圖紙

文件大小：244.44 KB
下載次數：
文件評級：
更新時間：2020-03-19
發布人：xclfwy18

文件下載：

文件介紹：
該文件為 dwg 格式，下載需要 10 積分

某園藝館桁架鋼結構設計圖紙
1、工程概況
1.1 本工程項目名稱：
1.2 建筑結構的安全等級為二級，主體結構的設計使用年限為 50 年，
風、雪荷載基本值的重現期為50年一遇。
1.3 本工程耐火等級為二級；設計使用年限為五十年。
1.4 本工程建筑抗震設防類別為丙類,抗震設防烈度為7度.設計基本加速度為0.10g;
所在場地設計地震分組為第三組,場地類別為 III類.
1.5 本工程所有結構施工圖中標注的尺寸除標高以m為單位外，其余尺寸
均以mm為單位，圖紙中所有尺寸均以標注為準，不得以比例尺量取圖中尺寸。
1.7 支座反力見計算書附件，經具有相應資質的建筑設計單位復核后才可施工。
2、設計依據
2.1 主要依據設計院提供建筑圖，效果圖及甲方意見。
2.2 國家現行建筑結構設計規范、規程.
2.3 鋼結構設計,制作,安裝,驗收應遵循下列規范、規程:
2.3.1《鋼結構設計規范》(GB50017-2003)
2.3.2《冷彎薄壁型鋼結構技術規范》(GB50018-2002)
2.3.3《高層民用建筑鋼結構技術規程》 JGJ99-98下文簡稱《高鋼規》
2.3.4《鋼結構工程施工質量驗收規范》(GB50205-2001)
2.3.5《鋼結構焊接規范》(GB50661-2011)
2.3.6《鋼結構高強度螺栓連接技術規程》(JGJ82-2011)
2.3.7《建筑抗震設計規范》(GB50011-2010)
2.3.8《建筑結構荷載規范》(GB50009-2012)
2.3.9《多、高層民用建筑鋼結構節點構造詳圖》 01(04)SG519
2.3.10《建筑設計防火規范》 GB50016-2006
3、技術條件
3.1 設計荷載標準值:
屋面恒荷載：光伏安裝區域為：0.3KN/m 2 中空玻璃安裝區域為：0.7KN/m 2
屋面活荷載： 0.5KN/m 2
基本風壓： 0.4KN/m 2
基本雪壓： 0.4KN/m 2
結構體型系數按《建筑結構荷載規范》（GB50009-2012）。
（未經設計同意，施工，使用過程中荷載標準值不得超過上述載限值）
4、結構材料
4.1 本工程ZHJ-1的材質為Q345鋼，其它構件的材質為Q235鋼。。
4.2 除圖中特殊注明外，所有結構加勁板、連接板厚度均為10mm。
4.3 本工程現場螺栓連接采用10.9級摩擦型高強螺栓。
結合面不得涂漆,采用噴砂（丸）清除浮銹處理的辦法,摩擦面抗滑移系數為0.35。
4.4 屋面維護：光伏玻璃專業廠家制作安裝
4.5 本工程所有鋼構件規格、型號未經設計人員同意嚴禁任意替換。
4.6 本工程鋼結構材料的性能、質量應符合下列規范：...
