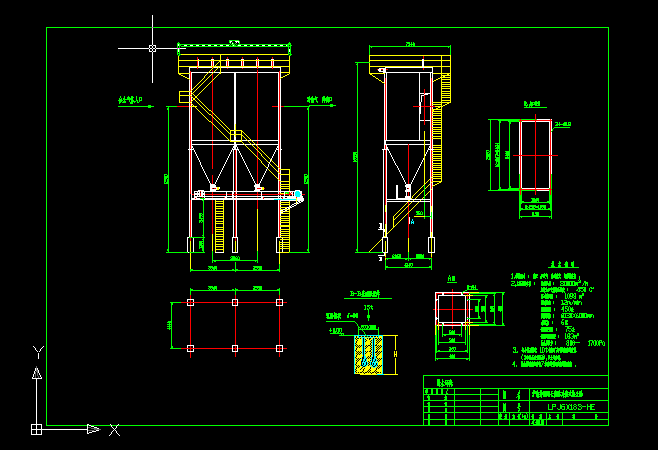

8萬風量袋式除塵器設計圖
- 文件介紹：
- 該文件為 dwg 格式，下載需要 20 積分
-
- 8萬風量袋式除塵器設計圖
技 術 說 明
1,結構型式 : 負壓 下進氣 脈沖清灰 鋼結構外殼 . , , , , ,
處理風量 : 2,主要設計參數 : 80000m3 /h
允許入口氣體最高溫度 : 150 C%%D
總過濾面積 : 1098 m2
過濾風速 : 1.2m/min
濾袋總數 : 450條
濾袋規格 : %%c130X6000mm
袋室數 : 6室
每室濾袋數 : 75條
每室過濾面積 : 183 m2
除塵器阻力 : 800 - 1700Pa
3, 每個基礎荷載 10t包括了灰斗裝灰后的重量．
(并非設備重量等分),供土建參考. ...
