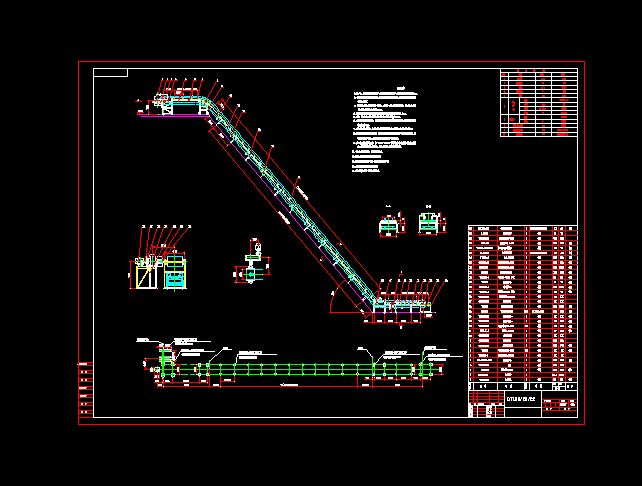

大傾角皮帶機總圖
- 文件介紹：
- 該文件為 dwg 格式，下載需要 20 積分
-
- 皮帶輸送機設計圖
設計參數
輸送量 t/h 200
設計長度 m 46
帶速 m/s 1.25
巷道坡度 50 °
帶寬 mm 800
技術要求
1、頭、中、尾各部件的橫向?qū)ΨQ中心線與膠帶輸送機機架中心線的重合度偏差不大于2mm。
2、傳動滾筒組和改向滾筒組的軸中心線與膠帶輸送機的機架中心線的垂直度偏差為滾筒軸
線長度的2%。
3、托輥組輥子上表面應位于同一平面上，或者在一個公共半徑的弧面上，其相鄰三組托輥
輥子上表面的高低差不超過2mm。
4、傳動滾筒組的軸中心線與減速器低速軸中心線的同軸度應不大于0.3mm。
5、滾筒、托輥組中心線與膠帶輸送機機架中心線的對稱度為3mm。
6、本輸送機除了傳動部分外，鋼結構件的表面涂漆前必須進行除銹處理，然后涂規定油漆，
按涂漆要求進行。
7、本輸送機的驅動裝置、各類滾筒組及拉緊裝置均應在廠內預裝運轉合格后方可發運。
8、本輸送機的拉緊裝置的拉緊力，應根據現場調試的實際情況而定（傳動滾筒不打滑、膠
帶張緊力不要過大）。技術特征表內所列數值為理論計算值。
9、其它未注明安裝技術要求，按“GB/T10595”帶式輸送機技術條件中的有關要求執
行，現場安裝應根據本圖進行，并參見設備安裝調試使用說明書。
10、帶*尺寸為斜長尺寸，其余為水平尺寸。
11、頭架、尾架與中間架間采用焊接連接。
12、圖中除標高以米為單位外，其它均以毫米為單位。
13、支腿和中間架之間采用焊接連接。
14、中間架焊有鋼板一側朝向機尾方向。...
