位置:首頁 > 機械CAD圖紙

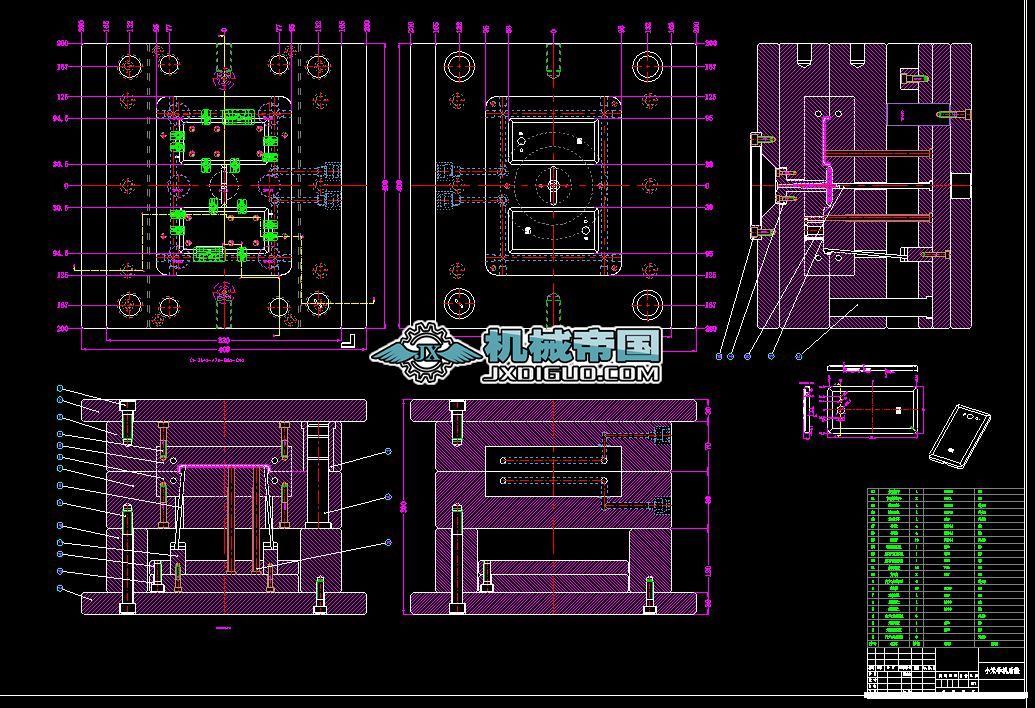

小米手機后蓋說明書 15張零件圖

文件大小：3.89 MB
下載次數：
文件評級：
更新時間：2016-05-03
發 布人：905108236

文件下載：

文件介紹：
該文件為 rar 格式，下載需要 20 積分

小米手機后蓋說明書 15張零件圖目錄

1 緒論 1
1.1 課題研究的意義和目的 1
1.2 國內外研究的現狀 2
1.3 課題研究基本內容和方法 2
1.3.1.基本設計思路 2
1.4 論文結論和成果形式 3
2 塑件的結構工藝性分析 4
2.1 塑件的幾何形狀分析 4
2.2 塑件的結構工藝性分析 4
2.3 塑件原材料的成型特性分析 4
2.3.1 ABS的注射成型工藝 4
2.3.2 ABS性能分析 5
2.3.3 ABS成型塑件的主要缺陷及消除措施 6
3 注射機型號的初步確定 7
3.1 塑件的生產批量 7
3.2 初選注射機 7
3.2.1 計算塑件體積和重量 7
3.2.2根據塑件本身的幾何形狀及生產批量確定型腔數目 8
3.2.3澆注系統凝料體積的初步估算 8
3.2.4選擇注射機 9
4 分型面的設計 10
4.1 分型面的選擇原則 10
4.2 分型面方案的選擇 10
5 澆注系統的設計 12
5.1 主流道的設計與計算校核 12
5.2 澆口的設計 13
5.2.1 澆口的作用 13
5.2.2 澆口位置的選擇 14
5.3 分流道設計 14
5.4 分流道的計算 15
6 成型零件的結構設計 17
6.1結構設計 17
6.1.1 型腔的結構設計 17
6.1.2 型芯的結構設計 18
6.1.3 成型零件的選材 18
6.2 成型零件工作尺寸的計算 18
6.2.1 型腔徑向尺寸計算 19
6.2.2 型腔的深度尺寸的計算 19
6.2.3 型芯徑向尺寸的計算 20
6.2.4 型芯高度尺寸的計算 20
6.3 模具型腔壁厚的確定 20
6.3.1 型腔側壁厚度S的計算 20
6.3.2 型腔底板厚度T的計算 21
7 脫模機構的設計 23
7.1 脫模力的計算 23
7.2 推桿尺寸的校核 24
8 模架的確定 26
8.1 模架的選取 26
9 抽芯機構的設計 28
9.1 側向抽芯機構設計 28
9.1.1 導柱設計 28
9.2 哈弗塊的尺寸確定 30
9.2.1 斜導柱的傾斜角度 30
9.3導滑槽的設計 31
10 排氣系統和冷卻系統的設計 32
10.1 排氣系統的設計 32
10.2 冷卻系統的計算與設計 32
10.2.1單位時間內注入模具中的塑料熔體的總質量W 33
10.2.2確定單位質量的塑件在凝固時所放出的熱量Q 33
10.3 冷卻系統裝置的布置 34
11 合模導向機構的設計 35
12 總裝配圖的繪制 36
13 模具工作原理 38
總結 39
參考文獻 40
致謝 41...
