撥叉Φ22孔的鉆床夾具（DXF格式）

文件大小：221.20K
下載次數：
文件評級：
更新時間：2013-11-21
發布人：wfjsh

文件下載：

文件介紹：

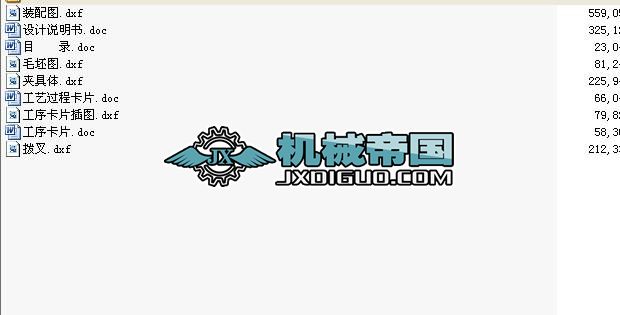

該文件為 rar 格式，下載需要 20 積分

撥叉Φ22孔的鉆床夾具（DXF格式）序言…………………………………………………………………1

一. 零件分析 ……………………………………………………2
1.1 零件作用 ………………………………………………2
1.2零件的工藝分析 …………………………………………2

二. 工藝規程設計…………………………………………………2
2.1確定毛坯的制造形式 ……………………………………2
2.2基面的選擇傳 ……………………………………………2
2.3制定工藝路線 ……………………………………………3
2.4機械加工余量、工序尺寸及毛坯尺寸的確定 …………4
2.5確定切削用量及基本工時………………………………10

三夾具設計……………………………………………………12
3.1問題的提出………………………………………………12
3.2定位基準的選擇…………………………………………18
3.3切削力及夾緊力計算……………………………………13
3.4定位誤差分析……………………………………………18
3.5夾具設計及操作簡要說明………………………………19

總結………………………………………………………………20
致謝………………………………………………………………21
參考文獻 …………………………………………………………22

序言
機械制造業是制造具有一定形狀位置和尺寸的零件和產品，并把它們裝備成機械裝備的行業。機械制造業的產品既可以直接供人們使用，也可以為其它行業的生產提供裝備，社會上有著各種各樣的機械或機械制造業的產品。我們的生活離不開制造業，因此制造業是國民經濟發展的重要行業，是一個國家或地區發展的重要基礎及有力支柱。從某中意義上講，機械制造水平的高低是衡量一個國家國民經濟綜合實力和科學技術水平的重要指標。
撥叉的加工工藝規程及其鉆Φ22孔的夾具設計是在學完了機械制圖、機械制造技術基礎、機械設計、機械工程材料等進行課程設計之后的下一個教學環節。正確地解決一個零件在加工中的定位，夾緊以及工藝路線安排，工藝尺寸確定等問題，并設計出專用夾具，保證零件的加工質量。本次設計也要培養自己的自學與創新能力。因此本次設計綜合性和實踐性強、涉及知識面廣。所以在設計中既要注意基本概念、基本理論，又要注意生產實踐的需要，只有將各種理論與生產實踐相結合，才能很好的完成本次設計。
本次設計水平有限，其中難免有缺點錯誤，敬請老師們批評指正。

一零件的分析

1.1 零件的作用
題目給定的零件是CA6140撥叉，它位于車床變速機構中，主要起換檔，使主軸回轉運動按照工作者的要求進行工作。寬度為18mm的槽尺寸精度要求很高，因為在撥叉拔動使滑移齒輪時如果槽的尺寸精度不高或間隙很大時，滑移齒輪得不到很高的位置精度。所以，寬度為18mm的槽和滑移齒輪的配合精度要求很高。
1.2 零件的工藝分析
CA6140拔叉（型號：831003）共有3組加工表面：
⑴、零件兩端面，可以后端面加工精度高，可以先以后端面為粗基準加工右端面，再以前端面為精基準加工左端面；
⑵、以花鍵中心線為基準的加工面：這一組面包括Ø25H7的六齒方花鍵孔、Ø22H12的花鍵底孔、兩端的2X150倒角和距花鍵中心線為22mm的上頂面；
⑶、以工件右端面為基準的18H11mm的槽、上頂面的2-M8通孔和Ø5錐孔。
經上述分析可知，對于后兩組加工表面，可先加工其中一組表面，然后借助于專用夾具加工另一組表面。
零件的結構特點
拔叉84009的毛坯為鑄造件，在零件圖上只有2處位置誤差要求，即上頂面與花鍵中心線的平行度誤差≤0.10， 18H11槽的兩側面與花鍵中心線的垂直度誤差≤0.08
零件外形上大體上與六面體相似，形狀大體如下：
...
