A272F型系列并條機車頭箱設計
- 文件介紹：
- 該文件為 rar 格式，下載需要 20 積分
-

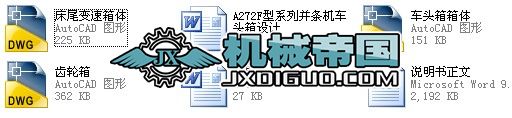

- A272F型系列并條機車頭箱設計（含全套CAD圖紙）
A272F型系列并條機適應于75mm以下的纖維的純紡與混紡，在紡紗工藝過程中，位于梳棉工序之后，梳棉纖維條經過本機并合與牽伸，能夠提高纖維的條長片段均勻度、纖維的伸直度，使不同品質纖維的混合更趨均勻，為獲得良好的細紗創造必要的條件。
2100型號的車頭箱是陜西寶雞寶成紡織機械廠的產品，年產量1000臺，車頭箱是A272F型系列并條機的主要動力傳遞機構，它通過按一定的速比排布的齒輪將電機的動力經車頭箱的變速，傳遞給各工作主軸，使其獲得一定的動力、轉速和方向。
該車頭箱是鑄造而成，內部的零件主要由圓柱斜齒輪組成，齒輪要求加工精度較高，生產批量大。針對生產現狀和要求設計2100型號的車頭箱。
由被加工零件的不同，并條機設計方案各異，其車頭箱可以垂直或水平安裝。該設計的車頭箱是水平安裝在A272F高速并條機右側上方的。
三、 確定箱體結構、繪制原始依據圖
車頭箱箱體及前后蓋，均采用灰鑄鐵HT200鑄造而成，箱體的形狀和尺寸按國家標準GB3668-83和實際設計情況選擇。
箱體長度 L=L1=L2 L3 L4
式中：L1是左端臺座的長度
L2是齒輪縱向軸系方向上兩最遠齒輪的中心距
L3是兩端厚度之和
L4是兩最遠軸距箱體壁的長度
則L=195 30 530 182=937
箱體寬度B=B1 B2 B3 B4
式中:B1是橫向最大軸系齒輪寬度
B2是箱體厚度
B3軸端至箱壁的距離
B4突出箱蓋的寬度
則B=125 30 40 56=251
箱體的高度H=H1 H2 H3
式中H1是軸系高度方向上兩最遠主軸的中心距
H2是兩最遠主軸的中心距箱壁的距離
H3是箱體的厚度
則H=354 180 45=569
最后結合設計手冊與實際的結構尺寸確定箱體的尺寸為
L×B×H=940×254×573
四、結構尺寸設計
...
