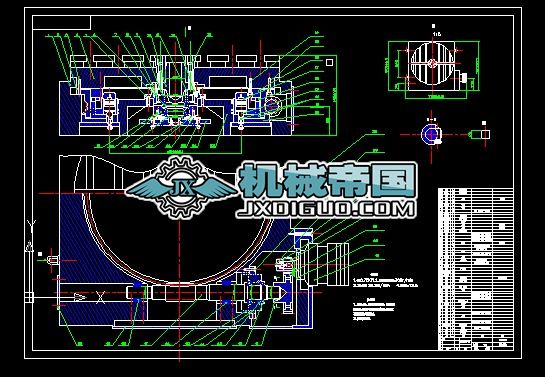

數控回轉工作臺結構設計

文件大小：645.80K
下載次數：
文件評級：
更新時間：2013-04-25
發布人：oomysunoo

文件下載：

文件介紹：
該文件為 zip 格式，下載需要 20 積分

數控回轉工作臺結構設計數控車床今后將向中高擋發展，中檔采用普及型數控刀架配套，高檔采用動力型刀架，兼有液壓刀架、伺服刀架、立式刀架等品種，預計近年來對數控刀架需求量將大大增加。但是數控回轉工作臺更有發展前途,它是一種可以實現圓周進給和分度運動的工作臺，它常被使用于臥式的鏜床和加工中心上，可提高加工效率，完成更多的工藝，它主要由原動力、齒輪傳動、蝸桿傳動、工作臺等部分組成，并可進行間隙消除和蝸輪加緊，是一種很實用的加工工具。本課題主要介紹了它的原理和機械結構的設計，并對以上部分運用AUTOCAD做圖,最后是對數控回轉工作臺提出的一點建議。
關鍵詞：數控回轉工作臺齒輪傳動蝸桿傳動間隙消除蝸輪加緊

Abstract
Numerical control there is in the future lathe to in will develop, the middle-grade to adopt popular numerical control knife rest form a complete set, adopt the motive force type knife rest top-grandly, have such varieties as knife rest of hydraulic pressure, servo knife rest, vertical knife rest, etc. concurrently, it is estimated that will increase to numerical control knife rest demand greatly in recent years. The development trend of the Numerical control rotary table is: With the development of numerical control lathe, numerical control knife rest begin to change one hundred sheets , electric liquid is it urge and urge direction develop while being servo to make up fast. Some originally design and is it continue electricity to use to four worker location vertical electronic machinery of knife rest mainly- exposed to control system control some designs. And use AUTOCAD to pursue to the above part, have a more ocular knowledge of electronic knife rest. The last proposition has put forward the suggestion and measure to Numerical control rotary table.

Keyword： Numerical control rotary table； Gear drive；Worm drive；Gap elimination； The worm gear steps up.

目錄
緒論 3
第一章：數控回轉工作臺的原理與應用 4
1.1 數控回轉工作的原理 4
1.2 設計準則 5
1.3 主要技術參數 5
1.4 本章小結 5
第二章：數控回轉工作臺的結構設計 6
2.1 傳動方案的確定 6
2.2 齒輪傳動的設計 7
2.3 電液脈沖馬達的選擇及運動參數的計算 9
2.4 蝸輪及蝸桿的選用與校核 10
2.5 蝸桿與蝸輪的主要參數與幾何尺寸 12
2.6 軸的校核與計算 13
2.7 彎矩組合圖 14
2.8 根據最大危險截面處的扭矩確定最小軸徑 14
2.9 齒輪上鍵的選擇及校核 15
2.10 軸承的選用 15
2.11 本章小結 16
第三章數控技術發展趨勢 16
3.1 性能發展方向 16
3.2 功能發展方向 17
3.3 體系結構的發展 18
3.4 智能化新一代PCNC數控系統 19
...
