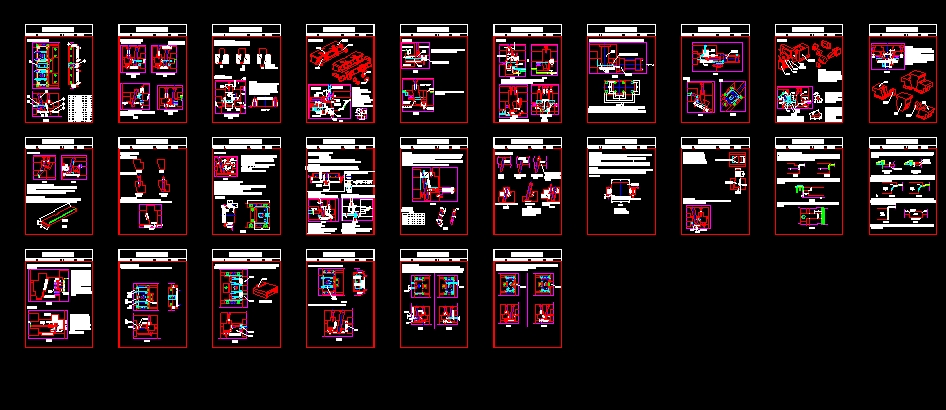

模具經典機構 滑塊等機構CAD圖紙
- 文件介紹：
- 該文件為 rar 格式，下載需要 20 積分
-
- 模具經典機構 滑塊等機構CAD圖紙 稱滑塊本體滑塊導向塊滑塊壓塊耐磨塊滑塊彈簧定位塊滑塊擋塊材 質序號圖5-1二.各種滑塊的基本結構1.公模外滑塊(ANGLE PIN式)圖5-2兩板模公模外滑塊三板(兩板半)模公模外滑塊圖5-3(主要使用于滑塊入子比較高的場合,采用此結構,以降低滑塊的重心)圖5-4拖把式公模外滑塊公模隧道式外滑塊圖5-5CAM式滑塊結構簡單(不需要滑塊束塊).但加工困難,其拔塊孔需線割,且不能承受很大的射壓,盡量不用.2.公模外滑塊(ANGLE CAM式)圖5-6B型(射壓較大時,拔塊需插入公模)C型A型(1).兩板半模母模外滑塊3.母模外滑塊工作原理: 此種結構也可稱之為公模倒掛式滑塊.開模順序因公母模有開閉器和彈簧,使得001和002先分開,由于拔塊固定于001上,這就使得拔塊帶動滑塊向外運動.開模一段行程(由P.D限制此行程)后停止,滑塊脫出成品倒勾,接著公母模分開.圖5-7(與三板模原理一樣)滑塊拔塊T型塊(2).母模爆炸式滑塊限位塊滑塊本體拖塊1拖塊2工作原理:當公母模分開時,在拖塊與彈簧的作用下,滑塊沿T型塊運動;當滑塊運動到一段行程(W3),兩拖塊分開,滑塊在彈簧的作用下繼續向下運動,直到碰到限位塊停止,滑塊退出成品倒勾。拖塊2拖塊1滑塊入子彈簧裝配用螺絲孔滑塊本體T型塊限位塊圖5-8耐磨塊此種滑塊結構只適用于成品倒勾距離模仁邊框很近,且A尺寸不能過小,保證模仁強度.4.公模內滑塊其作用是方便滑塊安裝拔塊滑塊圖5-9此種滑塊結構只適用于成品倒勾旁有一個大的靠破面.抵住射壓圖5-10行程5.母模內滑塊束緊(角度5-15%%d)或圖5-12此種滑塊結構適用于成品位無靠破,且倒勾最長點a不要超過b.但請注意,尺寸W不能過小,以保證模仁的強度.圖5-11此種滑塊結構適用于成品位有靠破的場合.圖5-13靠破位此兩面都需避空圖5-14(供參考)6.油壓缸:(適用于抽芯距較長,或兩孔需要很高的同軸度等情況,但它價格昂貴)油壓缸與滑塊為T型槽連接束塊油壓缸 滑塊圖5-15油壓缸型號的選擇:一般選擇聯暉油壓缸FA型,根據滑塊的大小與行程來選擇油 壓缸的型號,如: 40-FA-Oil-Cylinder(STROKE=50). 如上圖所示的油壓缸的具體尺寸參數請參照聯暉油壓缸的資料.圖5-18圖5-177.斜滑塊圖5-16滑塊束塊油壓缸 A1;行程8.T型槽滑塊工作原理: 公母模分開時,滑塊在拔塊的作用下運動,滑塊入子沿著滑塊本體上的T型槽滑動,而兩壓塊限制了滑塊入子必沿著一定方向運動(倒勾脫模方向),從而脫出倒勾.滑塊本體壓塊滑塊入子鑲件1鑲件2壓塊為了使成品倒勾退出(H)滑塊入子需向下運動H1,H1與角度有關;W:滑塊入子退出空間,注意其大小:W>H1為了使滑塊入子向下運動H1,滑塊本體需向后運動一定的距離(S1),S1與角有關;再根據S1去選擇滑塊的行程:S=S'+0.5MM左右后取整鑲件1的作用是為了鉗工組配時好調整,避免因滑塊入子與本體配得太緊使得拔塊與本體過度配合導致無法完全合模。滑塊入子滑塊本體...
