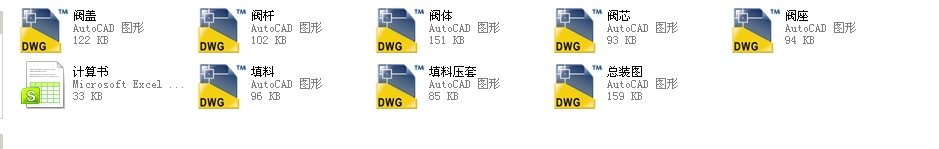

國標Q41F一65球閥帶計算書全套CAD圖紙
- 文件介紹：
- 該文件為 rar 格式，下載需要 20 積分
-
- 國標Q41F-65球閥帶計算書全套CAD圖紙序號 計算數據名稱 符號 式中 公式 單位 計算數據
符號
密封總作用力 Q N 8481.5325
2 閥座密封面內徑 D1 設計給定 mm 70
3 閥座密封面外徑 D2 設計給定 mm 77
4 設計壓力 q 設計給定 MPa 2
五.閥桿力矩計算
序號 計算數據名稱 符號 式中 公式 單位 計算數據
符號
1 閥桿力矩 MF MQF+MFT+MFC N.mm 24666.221893
球體與閥座間的摩擦力矩 MQF 3.14Dmp^2*P*fm*R(1+cos)/8cos N.mm 23942.765893
摩擦因數 fm 0.05
密封面平均直徑 Dmp 設計都給定 mm 73.5
密封角 cos 設計者給定 mm 44.5
球的半徑 R 設計者給定 mm 52.5
2 閥桿與填料的摩擦力矩 MFT QT*Dt/2 N.mm 723.456
填料與閥桿之間的摩擦力 QT N 90.432
閥桿直徑 Dt 設計都給定 mm 16
圈數 Z 設計者給定 3
單圈填料高度 h mm 5
九.閥桿頭部強度計算
序號 計算數據名稱 符號 式中 公式 單位 計算數據
符號
1 閥桿端頭扭轉剪切應力 τn Mf/w^1/2 Mpa 18.345199837
斷面抗扭系數 W βa^3 1344.56
寬度 a mm 14
系數 β 0.49
閥桿許用扭轉剪切應力
...
