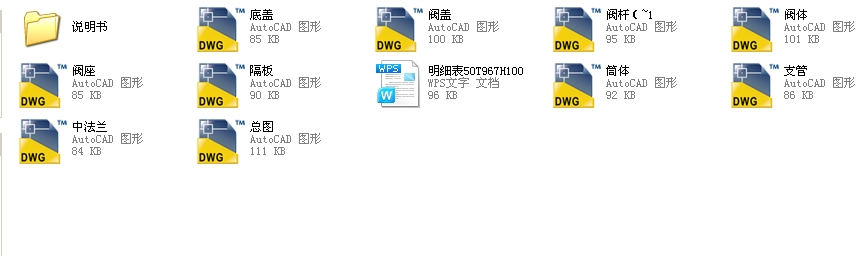

給水調節閥50T967H100全套CAD圖紙明細表
- 文件介紹：
- 該文件為 rar 格式，下載需要 20 積分
-
- 給水調節閥50T967H100全套CAD圖紙明細表 T947H-10 型
DN50
調節閥使用說明書
50T947H100-00SM
2002
一、用途
該閥適用于中低壓鍋爐給水系統或高加疏水管道供水流量的調節。或其他給水系統的流量調節等。
二、技術規范
三、結構說明和工作原理
結構如圖示。閥體為鍛件，堆焊硬質合金閥座，質量可靠。進出口為法蘭連接。直行程電動執行器。閥瓣為籠式結構，其上節流孔嚴格按線性調節特性排列。介質從閥瓣上部流入，執行器帶動閥桿、閥瓣在導向套和閥座內上下移動從而改變節流面積實現介質流量的調節。導向性能好。關閉時錐形密封面相接觸，達到可靠的密封，泄漏量小。
四、主要外形尺寸和連接尺寸（見圖）
五、主要零件材料
六、安裝、維護和使用注意事項
1、經檢驗合格后的閥門已完成各項檢測，并組裝調試好，用戶無須拆檢，可直接安裝使用。
2、運輸吊裝過程小心輕放，避免碰傷。
3、閥門安裝時，應使介質流向與閥門上所標志的箭頭方向一致。
4、填料不宜壓得過緊，以保證密封即可。裝填料時，要求閥門關死壓緊后，再裝填料，以保證使用過程中，錐形密封面的密封。
5、閥門經長期使用后，需維護保養。再裝配時應按“技術規范”表中規定的行程開度和對應的流量值，根據使用要求值，重新調整行程指針和閥門定位器。
6、密封面由于磨損或擦傷，可重新研磨修復。經維護修復后的閥門應重新進行水壓試驗，合格后方可投入使用。
7、閥門應保存在干燥的地方，不得露天存放，庫存須定期保養，防止銹蝕。...
