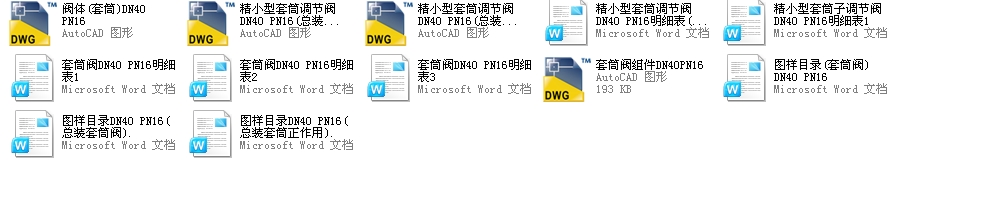

精小型套筒閥DN40PN16全套CAD圖紙帶說明書
- 文件介紹：
- 該文件為 rar 格式，下載需要 20 積分
-
- 精小型套筒閥DN40PN16全套CAD圖紙帶說明書序
號 代 號 幅面 名 稱 所 屬 裝 配 本內
明總
細數
表量 凈 重 材 料 表 面 處 理 附 注
代 號 數量 單件 總件
1 借 用 件
2 GY20M.2.1P.40/63 3 閥塞部件 GY20M.2P.00.40/16 1 1
3 GY20M.2.41.40/63 4 閥 塞 GY20M.2.1P.00.40/63 1 1 1Cr18Ni9或316
4 GY20M.2.42a.40/63 3 套 筒 GY20M.2P.00.40/16 1 1 1Cr18Ni9或316 Kv=17.6
5 GY20M.2.42b.40/63 3 套 筒 GY20M.2P.0040/16 1 1 1Cr18Ni9或316 Kv=16
6 GY20M.2.42c40/63 3 套 筒 GY20M.2P.00.40/16 1 1 1Cr18Ni9或316 Kv=27.5
7 GY20M.2.42d.40/63 3 套 筒 GY20M.2P.0040/16 1 1 1Cr18Ni9或316 Kv=25
8 GY20P.2.24.40/16 3 閥 蓋 GY20M.2P.0040/16 1 WCB或1Cr18Ni9或316
9 GY20P.2.30.20-50/40,63 4 填料壓蓋 GY20M.2P.0040/16 1 1 30 圓鋼 2Cr13
10 GY20P.2.35.20-50/40,63 4 襯 墊 GY20M.2P.00.40/16 1 1 25 圓棒 聚四氟乙烯
11 GY20P.2.36.20-50/40,63 4 下 襯 墊 GY20M.2P.00.40/16 1 1 25 圓棒 聚四氟乙烯
12 GY20P.2.38.20-50/40,63 4 填 料 GY20M.2P.00.40/16 5 5 25 圓棒 聚四氟乙烯
13 GY20M.2.45.40-50/63 4 銷 GY20M.2.1P.00.40/63 1 1 3 鋼絲 1Cr18Ni9
14 GY20P.2.61.20-50/40,63 4 壓 板 GY20M.2P.00.40/16 1 1 鑄鋼 ZG230-450 D.L2Cu10/Ni7/Cr0.3
15 GY20M.2.73.40-50/63 4 閥 桿 GY20M.2.1P.00.40/63 1 1 15 圓鋼 1Cr18Ni9或316
16 GY20P.2.84.40/40,63 4 墊 圈 GY20M.2P.0040/16 2 2 1Cr18Ni9夾石墨
17 GY20M.2.84a.40/63 4 墊 圈(一) GY20M.2P.0040/16 1 1 1Cr18Ni9夾石墨
18
19
20
21
編制 套筒閥
DN40 PN16 GY20M.2P.00.40/16 MX
校對
圖 樣 標 記 共3張 第2張
審定 明 細 表 S A B
標記 處數 文件號 簽 字 日期 標記 處數 文件號 簽 字 日期 職務
...
