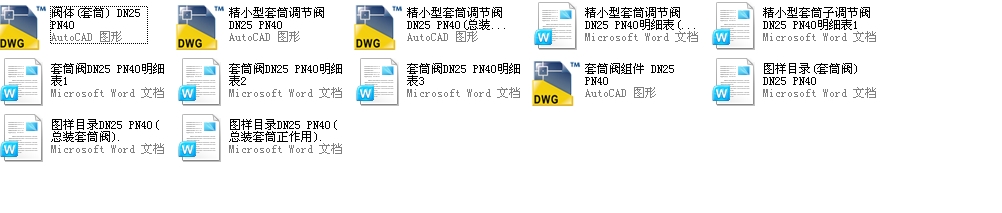

精小型套筒閥DN25PN40全套CAD圖紙帶說明書
- 文件介紹：
- 該文件為 rar 格式，下載需要 20 積分
-
- 精小型套筒閥DN25PN40全套CAD圖紙帶說明書序
號 代 號 幅面 名 稱 所 屬 裝 配 本內
明總
細數
表量 凈 重 材 料 表 面 處 理 附 注
代 號 數量 單件 總件
1 借 用 件 dn20
2 GY20M.2.1P.25/63 3 閥塞部件 GY20M.2P.00.25/40 1 1
3 GY20M.2.41.25/63 4 閥 塞 GY20M.2.1P.00.25/63 1 1 1Cr18Ni9或316
4 GY20M.2.42a.25/63 3 套 筒 GY20M.2P.00.25/40 1 1 1Cr18Ni9或316
5 GY20M.2.42b.25/63 3 套 筒 GY20M.2P.0025/40 1 1 1Cr18Ni9或316
6 GY20P.2.24.25/40,63 3 閥 蓋 GY20M.2P.0025/40 1 WCB或1Cr18Ni9或316
7 GY20P.2.30.20-50/40,63 4 填料壓蓋 GY20M.2P.0025/40 1 1 30 圓鋼 2Cr13
8 GY20P.2.35.20-50/40,63 4 襯 墊 GY20M.2P.00.25/40 1 1 25 圓棒 聚四氟乙烯
9 GY20P.2.36.20-50/40,63 4 下 襯 墊 GY20M.2P.00.25/40 1 1 25 圓棒 聚四氟乙烯
10 GY20P.2.38.20-50/40,63 4 填 料 GY20M.2P.00.25/40 5 5 25 圓棒 聚四氟乙烯
11 GY20M.2.45.25/63 4 銷 GY20M.2.1P.00.25/63 1 1 3 鋼絲 1Cr18Ni9
12 GY20P.2.61.20-50/40,63 4 壓 板 GY20M.2P.00.25/40 1 1 鑄鋼 ZG230-450 D.L2Cu10/Ni7/Cr0.3
13 GY20M.2.73.25/63 4 閥 桿 GY20M.2.1P.00.25/63 1 1 15 圓鋼 1Cr18Ni9或316
14 GY20P.2.84.25/40,63 4 墊 圈 GY20M.2P.0025/40 2 2 1Cr18Ni9夾石墨
15 GY20M.2.84a.25/63 4 墊 圈(一) GY20M.2P.0025/40 1 1 1Cr18Ni9夾石墨
16
17
18
19
20
21
編制 套筒閥
DN25 PN40 GY20M.2P.00.25/40 MX
校對
圖 樣 標 記 共3張 第2張
審定 明 細 表 S A B
標記 處數 文件號 簽 字 日期 標記 處數 文件號 簽 字 日期 職務
...
