精小型單座閥DN150PN40全套CAD圖紙帶說明書

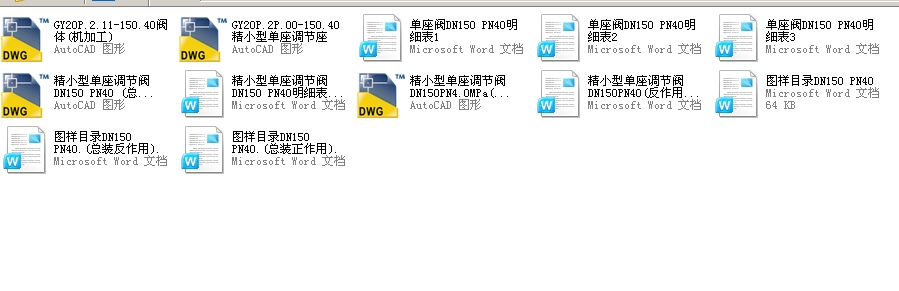

- 文件介紹：
- 該文件為 rar 格式，下載需要 20 積分
-
- 序
號 代 號 幅面 名 稱 所 屬 裝 配 本內
明總
細數
表量 凈 重 材 料 表 面 處 理 附 注
代 號 數量 單件 總件
1 借 用 件 dn20
2 GY20P.2.1P.150/40,63 4 襯套部件 GY20P.2P.00.150/40 1 1
3 GY20P.2.2P.150/40,63 3 閥芯部件 GY20P.2P.00.150/40 1 1
4 GY20P.2.13.150/40,63 3 閥 芯 GY20P.2.2P.150/63,40 1 1 1Cr18Ni9或316 直線(dn150)
5 GY20P.2.14.150/40,63 3 閥 芯 GY20P.2.2P.150/63,40 1 1 1Cr18Ni9或316 等百分比(dn150)
6 GY20P.2.13a.150/40,63 3 閥 芯 GY20P.2.2P.150/63,40 1 1 1Cr18Ni9或316 直線(dn125)
7 GY20P.2.14a.150/40,63 3 閥 芯 GY20P.2.2P.150/63,40 1 1 1Cr18Ni9或316 等百分比(dn125)
8 GY20P.2.20.150/40,63 3 閥 座 GY20P.2P.00.150/40 1 1 1Cr18Ni9或316 (dn150)
9 GY20P.2.20a.150/40,63 3 閥 座 GY20P.2P.00.150/40 1 1 1Cr18Ni9或316 (dn125)
10 GY20P.2.24.150/40,63 3 閥 蓋 GY20P.2P.00.150/40 1 WCB或1Cr18Ni9或316
11 GY20P.2.30.125-200/40,63 4 填料壓蓋 GY20P.2P.00.150/40 1 1 45 圓鋼 2Cr13
12 GY20P.2.35.125-200/40,63 4 襯 墊 GY20P.2P.00.150/40 1 1 40 圓棒 聚四氟乙烯
13 GY20P.2.36.125-200/40,63 4 下 襯 墊 GY20P.2P.00.150/40 1 1 40 圓棒 聚四氟乙烯
14 GY20P.2.38.125-200/40,63 4 填 料 GY20P.2P.00.150/40 5 5 40 圓棒 聚四氟乙烯
15 GY20P.2.45.125-200/40,63 4 銷 GY20P.2.2P.150/63,40 1 1 4 鋼絲 1Cr18Ni9
16 GY20P.2.61.125-200/40,63 4 壓 板 GY20P.2P.00.150/40 1 1 鑄鋼 ZG230-450 D.L2Cu10/Ni7/Cr0.3
17 GY20P.2.63.125-200/40,63 4 襯 套 GY20P.2.1P.150/63,40 1 1 60 圓鋼 2Cr13
18 GY20P.2.73.125-200/40,63 4 閥 桿 GY20P.2.2P.150/63,40 1 1 20 圓鋼 1Cr18Ni9或316
19 GY20P.2.84.150/40,63 4 墊 圈 GY20P.2P.00.150/40 2 2 1Cr18Ni9夾石墨
20 GY20P.2.142.150/40,63 4 襯 套 座 GY20P.2.1P.150/63,40 1 1 WCB或1Cr18Ni9或316
21
編制 單座閥
DN150 PN40 GY20P.2P.00.150/40 MX
校對
圖 樣 標 記 共3張 第2張
審定 明 細 表 S A B
標記 處數 文件號 簽 字 日期 標記 處數 文件號 簽 字 日期 職務
...
