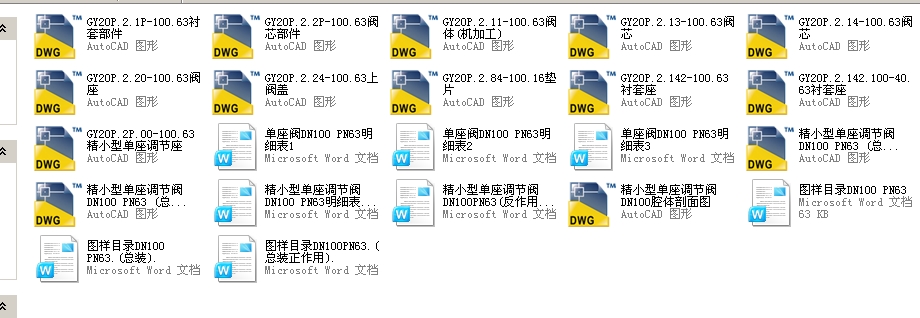

精小型單座閥DN100PN63全套CAD圖紙帶說明書
- 文件介紹：
- 該文件為 rar 格式，下載需要 20 積分
-
- 精小型單座閥DN100PN63全套CAD圖紙帶說明書序
號 代 號 幅面 名 稱 所 屬 裝 配 本內
明總
細數
表量 凈 重 材 料 附 注
代 號 數量 單件 總件
1 GY20P.2P.00.100/63 1 單座閥DN100PN63 GY20P.00.00.100/63A、B 1 1
2
3
4 部 件
5 GY20P.2.1P.100/40,63 4 襯套部件 GY20P.2P.00.100/63 1 1
6 GY20P.2.2P.100/40,63 3 閥芯部件 GY20P.2P.00.100/63 1 1
7
8
9 零 件
10 GY20P.2.11.100/63 1 閥 體 GY20P.2P.00.100/63 1 1 WCB或ZG1Cr18Ni9或316
11 GY20P.2.13.100/40,63 3 閥 芯 GY20P.2.2P.100/40,63 1 1 ZG1Cr18Ni9或316 直線
12 GY20P.2.14.100/40,63 3 閥 芯 GY20P.2.2P.100/40,63 1 1 ZG1Cr18Ni9或316 等百分比
13 GY20P2.20.100/40,63 4 閥 座 GY20P.2P.00.100/63 1 1 ZG1Cr18Ni9或316
14 GY20P.2.24.100/40,63 3 閥 蓋 GY20P.2P.00.100/63 1 1 WCB或1Cr18Ni9或316
15 GY20P.2.84.100/40,63 4 墊 圈 GY20P.2P.00.100/63 2 2 1Cr18Ni9夾石墨
16 GY20P.2.142.100/40,63 4 襯 套 座 GY20P.2.1P.100/40,63 1 1 WCB或1Cr18Ni9或316
17 GY20P.2.11.100/40,63 3 閥體形腔剖面
18
19
20
21
編制 單座閥
DN100 PN63 GY20P.2P.00.100/63 MX
校對
圖 樣 標 記 共3 張 第1 張
審定 明 細 表 S A B
標記 處數 文件號 簽 字 日期 標記 處數 文件號 簽 字 日期 職務
...
