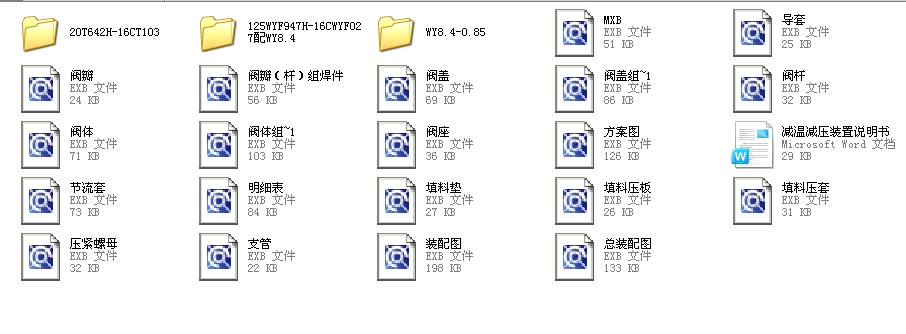

減溫減壓閥WY8.4一0.85177一0.35147.2一1.290℃全套CAD圖紙帶說明書
- 文件介紹：
- 該文件為 rar 格式，下載需要 20 積分
-
- 目錄
用途………………………………………..………….1
結構特點…………………………………………...…1
三、主要性能指標…………………………………………2
四、安裝使用說明…………………………………………2
五、調整、運行維護………………………………………2
附圖…………………………………………………………4
減溫減壓裝置 1
一.用途：
WY系列減溫減壓裝置用在電站和工業鍋爐及熱電廠等處,將輸送來的一次壓力為p1、溫度t1的蒸汽進行減溫減壓，使其二次蒸汽壓力p2、溫度t2達到生產工藝所要求的數值。WY系列減溫減壓裝置及其配置的熱控柜具有測量、控制的綜合功能，廣泛用于電站、石化、輕工、冶金等到工業部門及城市供熱、供暖系統。
二、結構特點：
WY系列減溫減壓裝置是我公司吸取國內外減溫減壓的先進技術和結構而開發的新一代產品。它由減溫減壓閥、蒸汽管道、減溫水管道和熱力調節裝置等四部分組成。
１、減溫減壓閥：高溫高壓蒸汽在一個閥體內部同時進行減溫減壓，并實現蒸汽的自動調節。其減壓件為多孔籠式結構，并有均流罩和節流孔板實現多級減壓，其減壓級數決定于蒸汽進出口的壓差，每級壓力約降低一半左右，從而減少了節流件的磨損，降低了高速汽流產生的振動和噪音。其減溫于減壓后由配置在閥內的減溫器完成，減溫水通過減溫器內設置的機械霧化噴咀（圓柱形多孔噴咀）噴出，由高溫蒸汽節流后的高速汽流將減溫水充分霧化，使其迅速與高溫蒸汽混合并快速蒸發為低溫蒸汽，可避免管道內積水而造成水擊現象，達到了較好的減溫效果，這是與文氏管減溫器的不同之處。另外，噴咀上的射水孔數可隨蒸汽負荷即節流面積的變化而同步變化，從而確保了足夠的噴水速度，較之固定噴...
