調節閥50T947H100C全套CAD圖紙帶設計說明
- 文件介紹:
- 該文件為 rar 格式,下載需要 20 積分
-

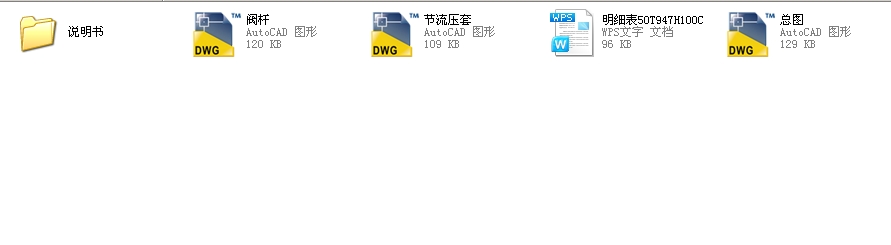

- 調節閥50T947H100C全套CAD圖紙帶設計說明序號 代 號 名 稱 數量 材 料 重 量 備 注
單重 總重
1 50T947H100-01 閥體 1 ZG230-450 借用
2 50T947H100-02 閥座 1 2Cr13 借用
3 密封墊 Φ64/50 δ=3 1 金屬纏繞墊
4 50T947H100C-01 閥桿(瓣) 1 2Cr13
5 50T947H100C-02 節流壓套 1 35
6 50T947H100-05 導套 1 2Cr13 借用
7 密封墊 Φ100/75 δ=3 1 金屬纏繞墊
8 50T947H100-06 閥蓋 1 ZG230-450 借用
9 GB898-76 螺栓 M24×60 4 35 0.39 3.12
10 GB55-76 螺母 M24 4 25 0.2 1.6
11 50T947H100-07 填料墊 24/36 1 2Cr13 0.023 借用
12 填料 24-6 8 RSM 0.003 0.024
13 50T947H100-08 填料壓套 d24 1 2Cr13 0.14 借用
14 50T947H100-09 填料壓板 d24 1 35 0.64 借用
15 GB898-76 螺柱 M12×100 2 35 0.102 0.204 ...
